حكاية نقطة النحاس اللي اتخلعت من تحت الشيب

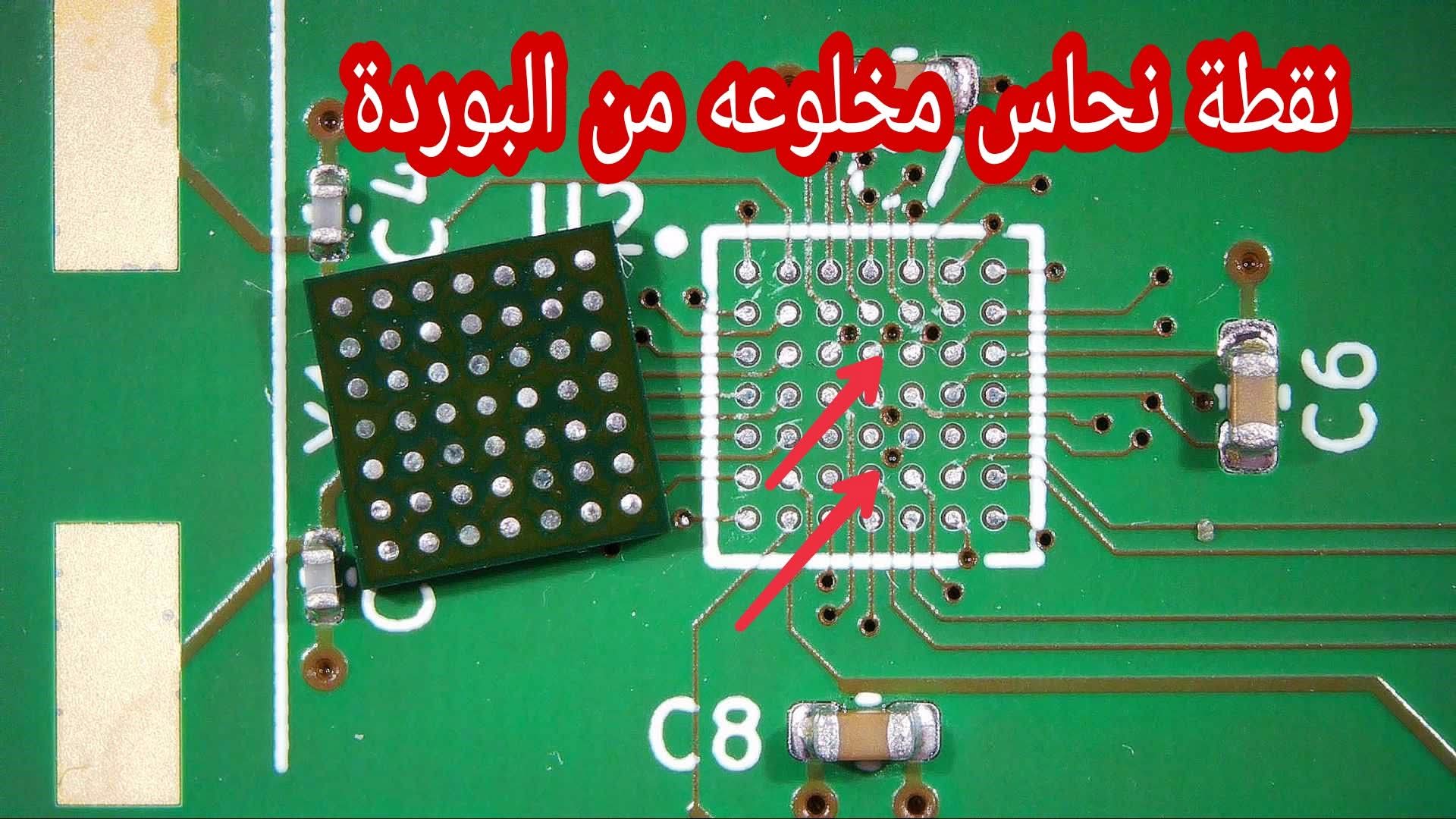

حكاية نقطة النحاس اللي اتخلعت من تحت الشيب مرة وأنا في الشركة، دخل عليا فني ماسك بوردة لابتوب في إيده كان بيغير ليها شيب وبصلي وقال: يا هندسة… أنا غيرت الشيب وكل حاجة تمام، بس في بادة تحت الشيب اتقلعت مع الشيب والناس بتقول لي سيبها عادي… دي مش شغالة ساعتها قلتله:استنى بس… خلينا نفهم الأول يعني إيه بادة أصلاً بادة اللي تحت الشيب اسمها في التصميم Pad (البادة) يعني: نقطة النحاس الصغيرة الموجودة على البوردة تحت الشيب واللي بيلحم فيها القصدير.والشيب اللي فيها كرات القصدير دي اسمها BGA – Ball Grid Arrayيعني: شيب بيكون تحتها شبكة من كرات القصدير بتتلحم على نقاط النحاس الموجودة في البوردة.تحت الشيب دي ممكن تلاقي مئات البادات (نقاط النحاس).لكن المفاجأة بقى إن مش كل النقاط وظيفتها واحدة.أنواع البادات تحت الشيب أول نوع اسمه Signal خطوط الإشارة أو الداتا.دي أهم نقاط في الشيب، بعض نقاط الإشارة لو فقدت قد تسبب توقف الشيب أو خلل في عمله.ثاني نوع Power يعني: خطوط التغذية.ودي اللي بتدخل الكهرباء للشيب علشان يشتغل ثالث نوع اسمه Ground يعني: الأرضي ودي بتكون كتير جدًا تحت الشيبساعتها الفني وقف لحظة كده مستغرب وقال هو ليه الأرضي كتير كده؟الإجابة إن الشيب الحديثة بتحتاج حاجة اسمها Current Return Path يعني مسار رجوع التيار علشان التيار يرجع للدائرة بشكل مستقر كمان وجود عدد كبير من نقاط الأرضي بيساعد على تحسين حاجة اسمها: Signal Integrity يعني استقرار الإشارة وجودتها لكن المفاجأة بقى في نوع رابع اسمه NC – No Connect يعني نقطه غير متصلة كهربائيًا داخل الشيب ساعتها الفني بصلي وراح قالييعني كده يا هندسة… النقطه دي ملهاش لازمة؟ 😂قلتله: لا… الموضوع مش بالبساطة دي. راح قالي: طب لو النقطه النحاس دي مش متوصلة، ليه الشركة حطاها من الأساس؟ وليه عاملة النقاط دي تحت الشيب؟قلتله: استنى بس وركز معايا كدهالشركات أحيانًا بتحط نقاط النحاس دي علشان أسباب تانية.زي مثلًا Mechanical Support يعني دعم ميكانيكي للشيب. علشان الشيب تثبت كويس على البوردة. وفي سبب تاني اسمه Thermal Distribution يعني توزيع الحرارة بعض البادات تساعد في توزيع الحرارة بين الشيب والـ PCB علشان الحرارة ما تتركزش في نقطة واحدة وفي سبب ثالث:الشيب أحيانًا تستخدم في أكثر من جهاز فالشركة تعمل نفس الباكيج لكن بعض الأجهزة تستخدم البادة وأجهزة تانية ما تستخدمهاش. طيب هل ممكن نستغنى عن نقطة نحاس؟الحقيقة لو كانت Signal أو Power فدي غالبًا لا يمكن الاستغناء عنها أما بعض نقاط الأرضي قد يمكن الاستغناء عن واحدة منها لوجود نقاط أرضي أخرى في التصميم.لكن ده مش تصميم سليم والتصميم الأصلي للشيب بيعتمد على وجودها. طيب أعرف إزاي البادة مش شغالة؟ كثير من الفنيين يستخدموا Multimeter يعني الأفوميترويعملوا Continuity Test لكن خلي بالك مش كل الخطوط بتكون ظاهرة على سطح البوردة، لأن في خطوط كتير بتمشي داخل البوردة نفسها في حاجة اسمها Internal Layers يعني: طبقات داخلية في البوردة وساعتها الأفوميتر ممكن ما يوضحهاش لكن خليني أسألك سؤال مهم يا هندسة لو بادة اتخلعت تحت الشيب هل لازم نرجعها؟ولا ممكن الشيب تشتغل من غيرها؟ وهل كل البادات فعلًا فعّالة كهربائيًا ولا في بعضها مجرد دعم ميكانيكي أو حراري؟الخلاصة يا هندسةمش كل نقطة نحاس تحت الشيب إشارات لكن في نفس الوقتالشركات ما بتحطش نقطة نحاس بدون سبب بعضها: إشاراه او باور او أرضي أو NCلكن الحكم إن نقطة نحاس مش مهمة بدون فهم التصميم ممكن يضيع عليك عطل كاملعلشان كده ما ينفعش نحكم على أي نقطه نحاس إنها مش مهمة إلا بعد ما نفهم وظيفتها.
