شابلونات BGA والفرق بين الفتحات المدورة والمربعة

شابلونات BGA: الفرق بين الفتحات المدورة والمربعة وأيهما أفضل
سؤال مهم في شغل BGA
سؤال يا هندسة…
هل خدت بالك قبل كده إن في شابلونات BGA فتحاتها مدورة، وفي شابلونات تانية فتحاتها مربعة؟
غالبًا معظم الفنيين بيشوفوا الشابلونات المدورة بشكل يومي، لكن قليل من الناس بياخد باله إن شكل فتحة الشابلونة نفسه ممكن يفرق في نتيجة الشغل.
لأن ببساطة الشابلونات مش كلها زي بعض.
هتلاقي شابلونات فتحاتها مدورة، وفي شابلونات مربعة، وفي أنواع تانية أقل انتشار.
تعالى نفهم الموضوع ببساطة.
أنواع فتحات شابلونات BGA

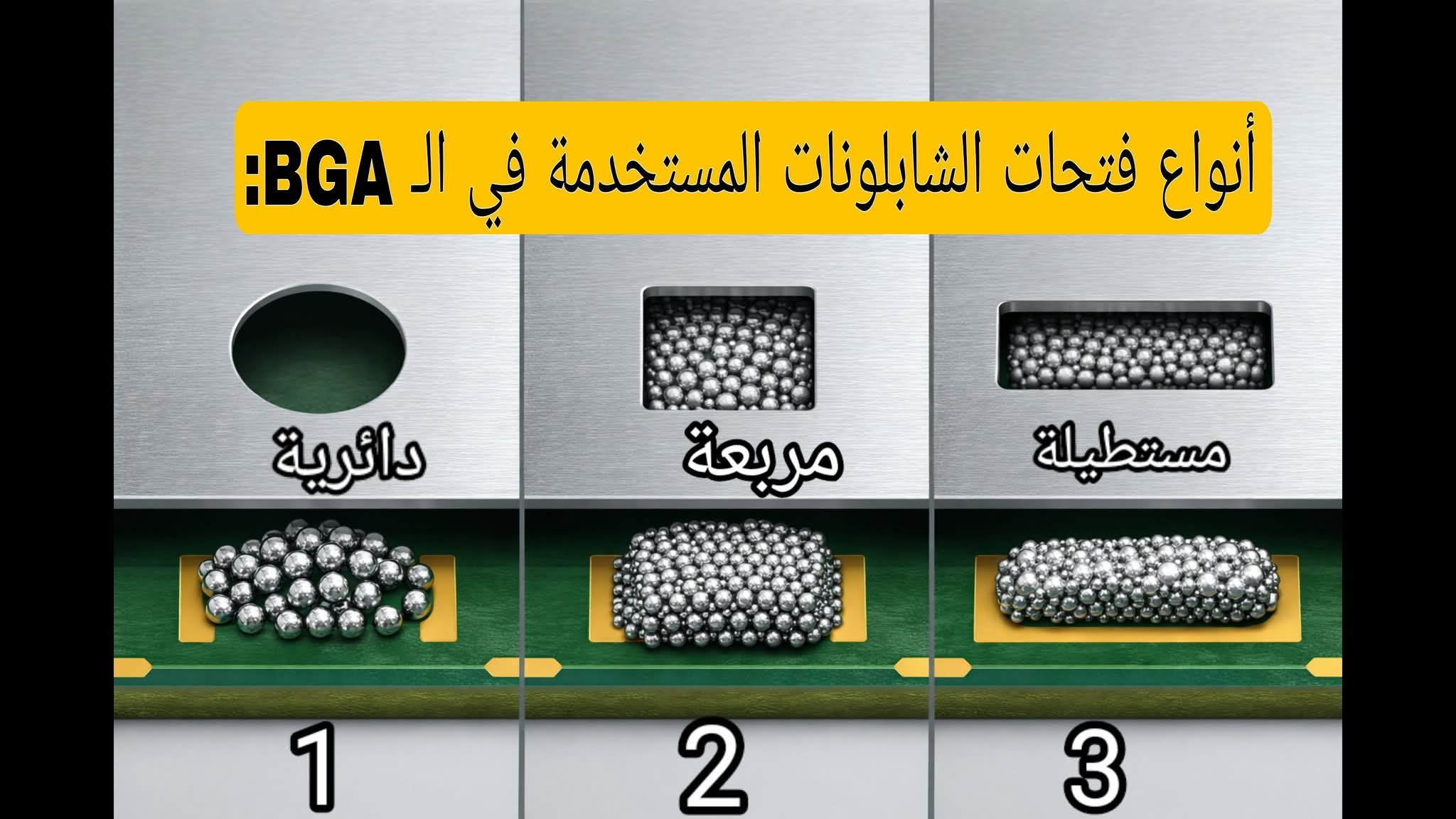

في عالم شابلونات BGA يوجد أكثر من شكل لفتحات الشابلونة، لكن أشهرها ثلاثة أنواع رئيسية:
الفتحات المدورة (Round)
الفتحات المربعة (Square)
الفتحات المستطيلة (Rectangular)
كل نوع له مميزات وعيوب واستخدامات مختلفة.
الشابلونة ذات الفتحات المدورة (Round)
تعتبر الشابلونات ذات الفتحات المدورة هي الأكثر انتشارًا في شغل الصيانة.
المميزات
كرة اللحام تستقر بسهولة داخل الفتحة.
شكل الفتحة قريب من شكل البلي.
توزيع الكرات يكون متساوي.
سهلة الاستخدام في الشغل اليدوي.
العيوب
كمية القصدير التي تدخل الفتحة قد تكون أقل قليلًا مقارنة ببعض الأشكال الأخرى.
الاستخدام
هذا النوع ممتاز في معظم أعمال الصيانة اليومية.
الشابلونة ذات الفتحات المربعة (Square)
في هذا النوع تكون فتحة الشابلونة مربعة بدل المدورة.
المميزات
قد تسمح بكمية قصدير أكبر قليلًا.
يمكن أن تكون مفيدة في بعض المقاسات الصغيرة.
العيوب
القصدير قد يتجمع في زوايا الفتحة.
البلي قد يتحرك قبل التسخين إذا كانت الشابلونة رفيعة.
تحتاج خبرة أكبر في التعامل.
الشابلونة ذات الفتحات المستطيلة (Rectangular)
هذا النوع أقل انتشارًا في شغل الصيانة اليدوي.
ويظهر غالبًا في شابلونات المصانع الخاصة بطباعة معجون القصدير.
المميزات
يسمح بتوزيع مختلف للقصدير في التطبيقات الصناعية.
العيوب
ليس عمليًا في إعادة بناء البلي اليدوي.
التحكم في تكوين الكرة أصعب.
أي نوع من شابلونات BGA هو الأفضل؟
في شغل الصيانة اليومية:
الشابلونات المدورة هي الأسهل والأكثر استخدامًا.
أما الشابلونات المربعة فقد تكون مفيدة في بعض الحالات، لكنها تحتاج تحكم وخبرة أكبر أثناء العمل.
نقطة مهمة جدًا
شكل فتحة الشابلونة ليس العامل الوحيد الذي يحدد كمية القصدير.
هناك ثلاثة عوامل مهمة تؤثر في حجم كرة اللحام:
سمك الشابلونة
مساحة الفتحة
نوع القصدير
لأن ببساطة سمك الشابلونة نفسه يؤثر بشكل كبير في حجم كرة اللحام.
يعني من الآخر:
سمك الشابلونة + مساحة الفتحة + نوع القصدير
كلهم بيأثروا في كمية القصدير التي تتكون في كرة اللحام.
الأسئلة الشائعة
ما أفضل نوع شابلونات BGA للصيانة؟
الشابلونات ذات الفتحات المدورة تعتبر الأسهل والأكثر استخدامًا في شغل الصيانة.
هل شكل فتحة الشابلونة يؤثر على اللحام؟
نعم، شكل الفتحة قد يؤثر على توزيع القصدير واستقرار كرة اللحام.
