طقم شبلونات 22 قطعه ماجنتك Laptop
- طقم شبلونات 22 قطعه مجناتك لإعادة بناء كرات القصدير على شرائح بوردات اللاب توب.
- كل شبلونة مثبتة في إطار مستقل يحمل علامة XZZ، فتختار الإطار المناسب للشريحة مباشرة.
- الإطار المجناتك يمسك الشبلونة فوق الشريحة أثناء فرد المعجون والتسخين.
- مجموعة كاملة في طقم واحد بدل شراء كل شبلونة على حدة.
طقم شبلونات 22 قطعه مجناتك مجموعة شبلونات BGA مخصصة لشرائح بوردات اللاب توب، تستخدم في عملية الريبولينج أي إعادة بناء كرات القصدير أسفل الشريحة بعد فكها من البوردة. كل قطعة في الطقم عبارة عن شبلونة معدنية مثقبة داخل إطار أسود مستقل عليه علامة XZZ.
الفكرة الأساسية أن الشريحة تثبت داخل الإطار والشبلونة فوقها في مكانها الصحيح، فتتوزع كرات القصدير على النقاط بانتظام وتعود الشريحة جاهزة للتركيب مرة أخرى.
مميزات طقم شبلونات 22 قطعه مجناتك
- 22 إطارًا في طقم واحد، لكل إطار شبلونة بمقاس شريحة مختلف، فيغطي الطقم عددًا كبيرًا من الشرائح التي تقابلها في صيانة اللاب توب.
- الإطار المجناتك يمسك الشبلونة فوق الشريحة، فلا تتحرك أثناء فرد معجون القصدير، وهذا أهم شرط لخروج الكرات في صفوف مستقيمة.
- كل شبلونة مثبتة في إطارها، فلا تحتاج قاعدة منفصلة لكل شريحة ولا وقتًا لضبط المحاذاة من البداية.
- على كل إطار لوحة صغيرة بعلامة XZZ وعلى الشبلونات أكواد محفورة، فيسهل ترتيب الطقم والوصول للقطعة المطلوبة.
- إطارات كثيرة بنفس الشكل الخارجي، فتتعود على طريقة واحدة في التثبيت لكل الشرائح.
طريقة استخدام الشبلونة في الريبولينج
- بعد فك الشريحة من البوردة، نظف سطحها من القصدير القديم بفتيل الشفط والفلكس حتى تصبح النقاط مستوية ونظيفة.
- اختر الإطار الذي تطابق فتحاته نقاط الشريحة، وضع الشريحة في مكانها داخل الإطار ثم الشبلونة فوقها.
- افرد طبقة رقيقة من معجون القصدير على الشبلونة بمكشطة، وامسح الزيادة حتى تمتلئ الفتحات فقط.
- سخّن بالهوت إير بحركة دائرية على درجة مناسبة للمعجون المستخدم حتى تتكون الكرات، ثم اترك القطعة تبرد قبل فصل الشبلونة.
- افحص الكرات بالعدسة أو الميكروسكوب، ونظف الشبلونة من بقايا المعجون قبل إعادتها للطقم.
لمن يناسب طقم شبلونات 22 قطعه؟
يناسب طقم شبلونات 22 قطعه فنيي صيانة اللاب توب الذين يتعاملون مع شرائح المعالج والشيبست والذاكرة على البوردة، خاصة في أعطال اللحام البارد أو بعد استبدال شريحة بأخرى تحتاج كرات جديدة.
كما يفيد مراكز الصيانة التي تستقبل موديلات مختلفة كل يوم، لأن وجود عدد كبير من المقاسات في طقم واحد يوفر وقت البحث عن شبلونة لكل شغلانة. ولمن يريد عددًا أقل من القطع يتوفر طقم شبلونات 14 قطعه ماجنتك للاب توب كبديل، كما يتوفر طقم شبلونات ماجنتك ٢٢ قطعه كنسخة أخرى من نفس النوع، ولشرائح الرامات يوجد مشكل رامات شبلونات لبناء القصدير.
مواصفات طقم شبلونات 22 قطعه
المواصفات التالية من صورة المنتج واسمه فقط:
| البند | القيمة |
|---|---|
| عدد القطع | 22 قطعة |
| النوع | شبلونات BGA مجناتك داخل إطارات |
| العلامة على الإطار | XZZ |
| الاستخدام | شرائح بوردات اللاب توب |
| لون الإطارات | أسود، وإطار واحد أزرق |
لماذا تشتري طقم شبلونات 22 قطعه من ايجي شيب؟
في ايجي شيب نهتم بتوفير أحدث المكونات الإلكترونية وأدوات الصيانة بجودة عالية، ودعم الفنيين ومراكز الصيانة بالأدوات المتخصصة، وتسهيل وصول المهندسين والهواة إلى المعدات التقنية الحديثة. نقدم حلولًا متكاملة لورش صيانة الأجهزة الإلكترونية، ونسعى لعلاقة طويلة الأمد مع عملائنا قائمة على الثقة والجودة.
الأسئلة الشائعة
كم عدد القطع في الطقم؟

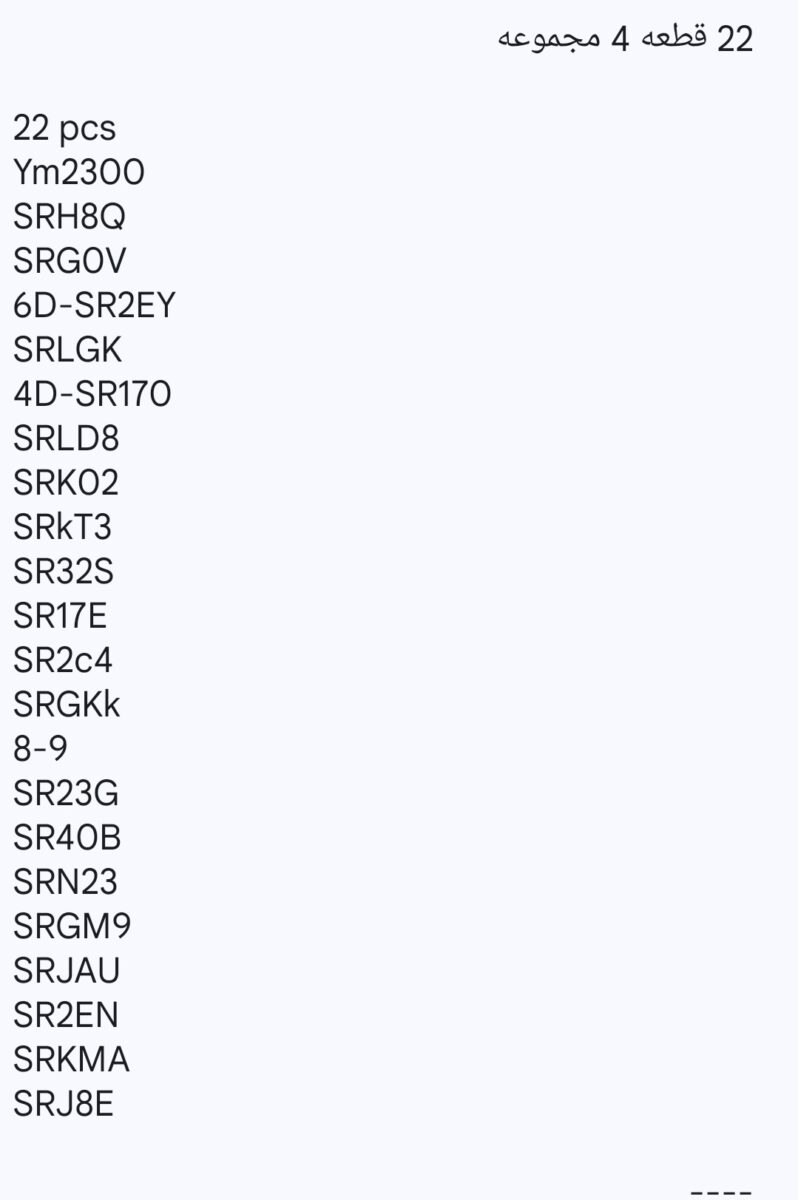

يحتوي طقم شبلونات 22 قطعه على 22 إطارًا، في كل إطار شبلونة مثبتة بمقاس شريحة مختلف، كما يظهر في صورة المنتج.
ما فائدة الإطار المجناتك؟
الإطار يثبت الشبلونة فوق الشريحة في مكانها، فلا تنزلق أثناء فرد المعجون أو التسخين. ثبات الشبلونة هو ما يجعل الكرات تخرج متساوية في الحجم والمكان.
كيف أعرف الشبلونة المناسبة لشريحتي؟
قارن الكود المحفور على الشبلونة أو على الشريحة نفسها، ثم ضع الشريحة في الإطار وتأكد أن كل فتحة تقع فوق نقطة. إذا لم تتطابق الفتحات فجرّب إطارًا آخر من الطقم.
ما الأدوات التي أحتاجها مع الطقم؟
تحتاج معجون قصدير مناسب للريبولينج، ومكشطة لفرد المعجون، وهوت إير للتسخين، وفلكس وفتيل شفط لتنظيف الشريحة قبل البدء، وعدسة أو ميكروسكوب لفحص الكرات بعد الانتهاء.
