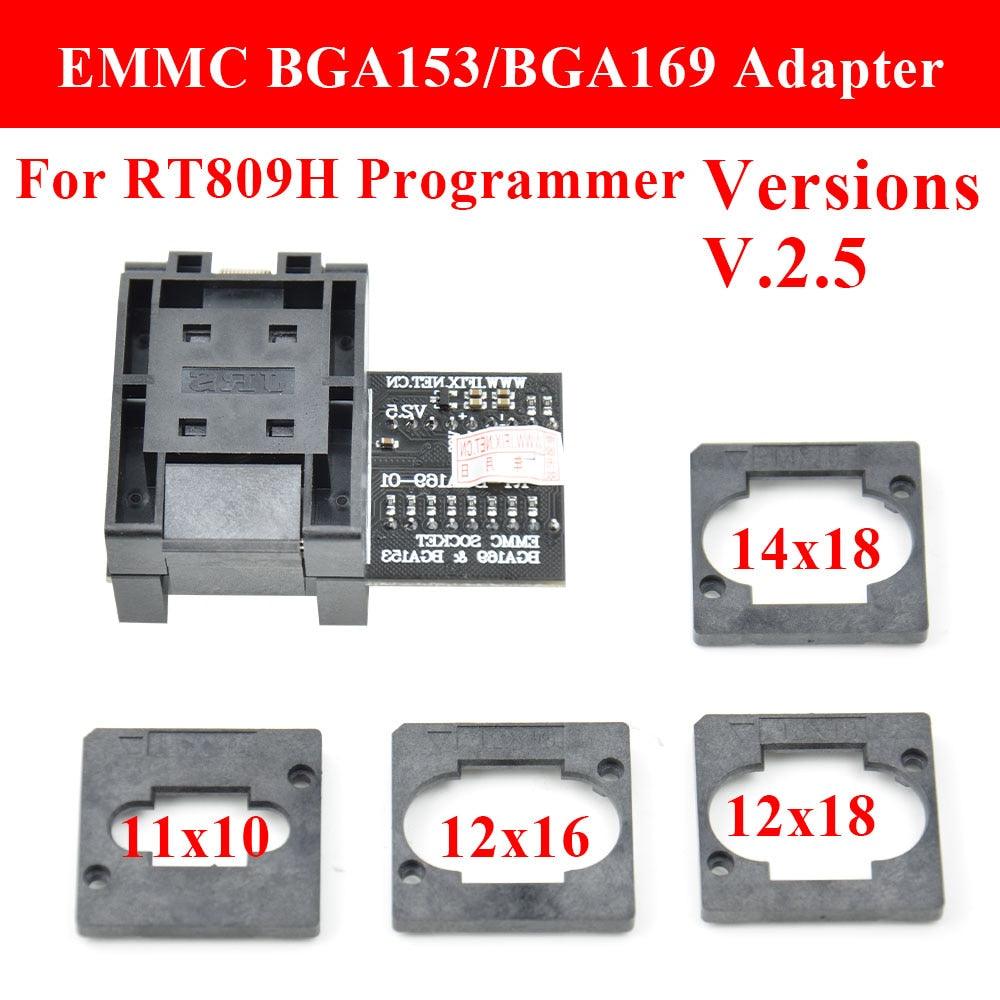

محول EMMC BGA153/BGA169 Adapter لمبرمجة RT809H
3.700 EGP
- EMMC BGA153 BGA169 Adapter موديل RT-BGA169-01 لمبرمجة RT809H.
- إصدار V2.5 كما هو مطبوع على البوردة.
- يتوافق مع شرائح EMMC بشكل BGA169 وBGA153.
- معه 4 محددات مقاس: 11×10 و12×16 و12×18 و14×18 ملم.

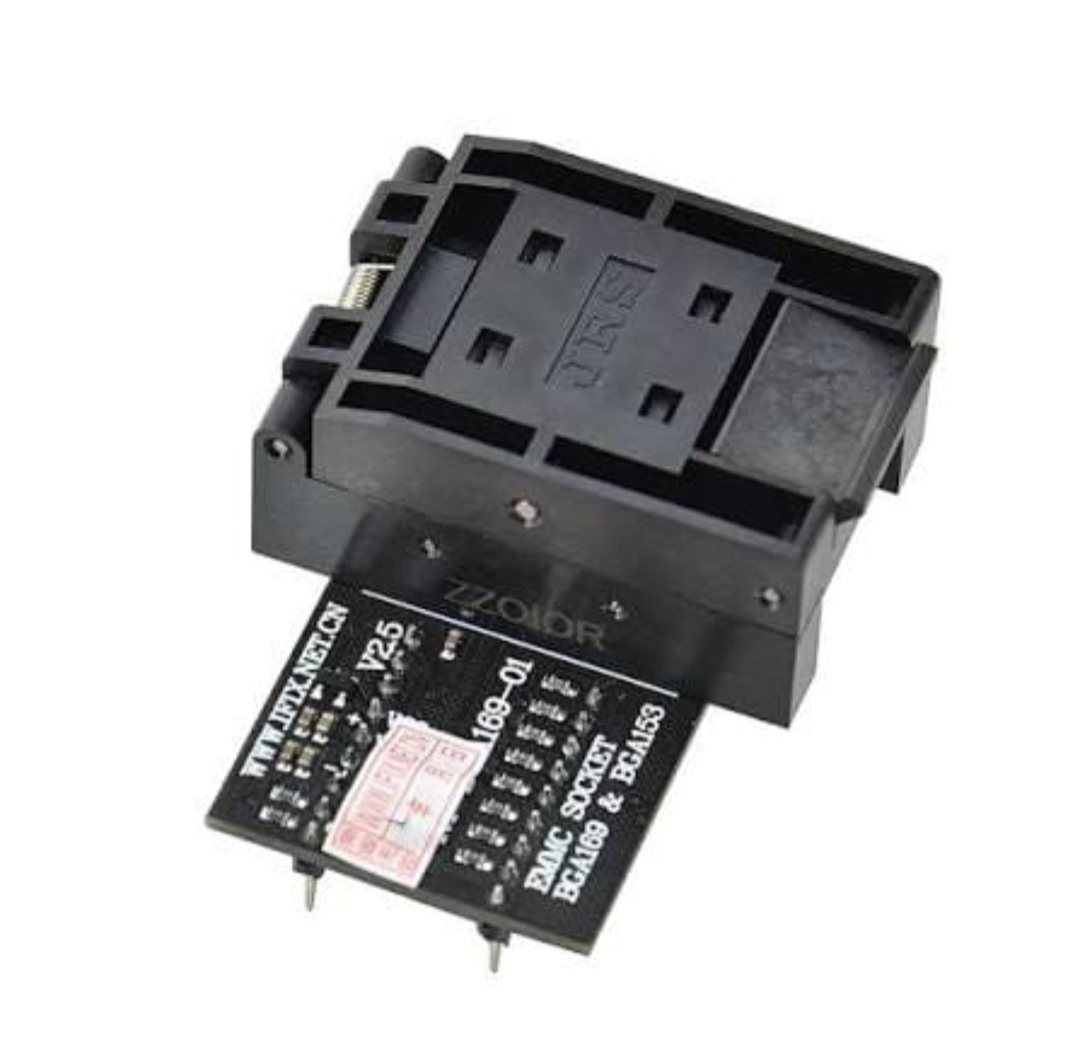

EMMC BGA153 BGA169 Adapter، موديل RT-BGA169-01، محول سوكت لشرائح EMMC يركب على مبرمجة RT809H لقراءة وكتابة الشرائح بعد فكها من البوردة. إصدار EMMC BGA153 BGA169 Adapter هو V2.5 كما هو مطبوع على بوردة المحول، ويتوافق مع شرائح EMMC بشكل BGA169 وBGA153.

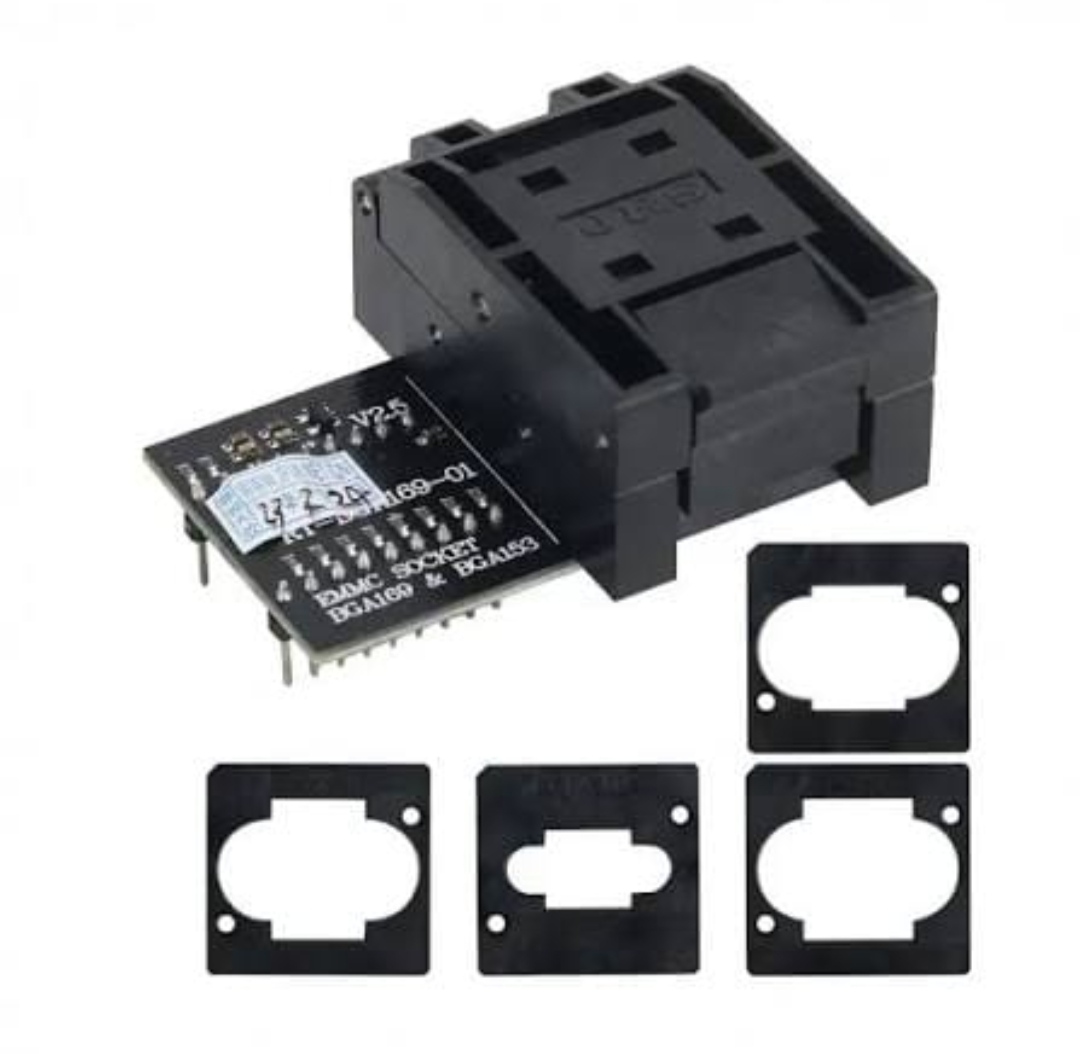

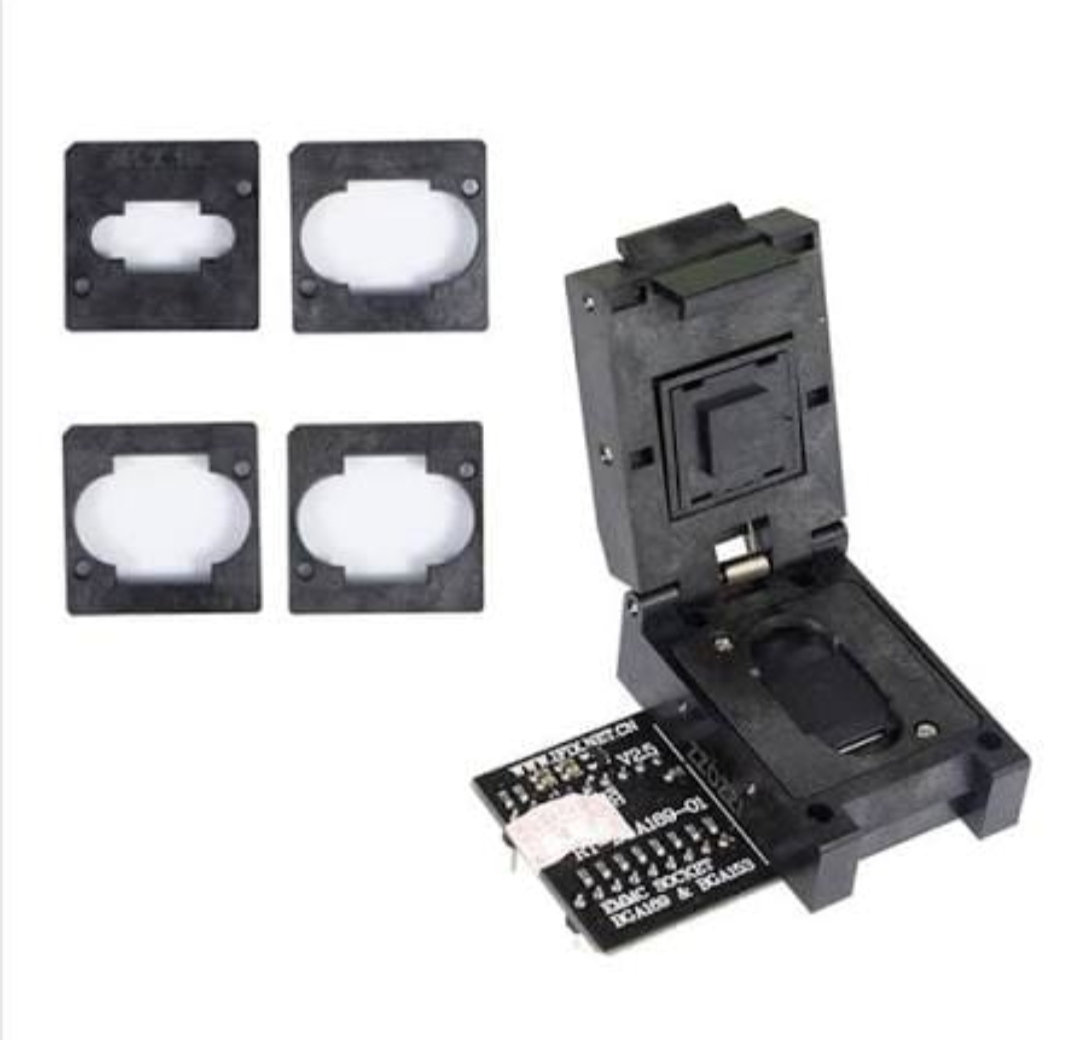

مع المحول أربعة محددات مقاس بلاستيك، توضع داخل السوكت لتثبيت الشريحة في مكانها حسب مقاسها: 11×10 و12×16 و12×18 و14×18 ملم.
مميزات EMMC BGA153 BGA169 Adapter
- مخصص لمبرمجة RT809H حسب بيانات المنتج، فيركب عليها مباشرة بدون أسلاك أو تعديلات.
- سوكت بغطاء يضغط الشريحة على نقاط التلامس، فتقرأ الشريحة بدون لحام أي سلك عليها.
- أربعة محددات مقاس تغطي مقاسات EMMC الشائعة، فتضع الشريحة في الإطار المطابق لها وتبقى في المنتصف تمامًا.
- يدعم شكلي BGA169 وBGA153، وهما الأكثر انتشارًا في شرائح EMMC بالموبايل والتابلت والشاشات.
- إصدار V2.5 مطبوع على البوردة، فتعرف الإصدار الذي معك عند البحث عن إعدادات البرنامج.
طريقة استخدام المحول
- ركّب المحول على مبرمجة RT809H في المكان المخصص له، ووصّل المبرمجة بالكمبيوتر.
- اختر محدد المقاس المطابق لشريحتك وضعه داخل السوكت.
- ضع الشريحة بعد تنظيفها في المحدد مع مراعاة اتجاه العلامة، ثم أغلق غطاء السوكت.
- من برنامج المبرمجة اختر نوع الشريحة، واقرأ محتواها واحفظ نسخة احتياطية قبل أي كتابة.
- بعد الانتهاء افتح الغطاء وأخرج الشريحة بملقاط بهدوء.
يجب أن تكون الشريحة نظيفة ومستوية، أو بكرات جديدة متساوية، حتى تلمس كل النقاط داخل السوكت. الكرات غير المتساوية من أشهر أسباب فشل القراءة.
لمن يناسب EMMC BGA153 BGA169 Adapter؟
يناسب EMMC BGA153 BGA169 Adapter أصحاب مبرمجة RT809H من فنيي صيانة الموبايل والتابلت والشاشات الذين يقرأون ويكتبون شرائح EMMC، سواء لنسخ البيانات من شريحة قبل تغييرها أو لكتابة ملف سليم على شريحة جديدة. كما يفيد مراكز البرمجة التي تتعامل مع مقاسات EMMC مختلفة كل يوم.
والمبرمجة نفسها متوفرة في المتجر باسم مبرمجة RT809H Universal لبرمجة BIOS وNAND، ولبرمجة EMMC والشريحة على البوردة تتوفر لوحة RT809H EMMC ISP. ولأصحاب مبرمجات XGecu يوجد بديل هو محول XGecu BGA153/BGA169.
نصائح للحفاظ على السوكت
لا تضع شريحة عليها بقايا قصدير كثيرة أو فلكس داخل السوكت، لأن البقايا تنتقل لنقاط التلامس وتضعف القراءة مع الوقت. ونظف السوكت بفرشاة ناعمة جافة من حين لآخر، واحفظ المحددات معًا في علبة صغيرة. وعند غلق الغطاء لا تضغط بقوة زائدة، فالسوكت مصمم ليضغط الشريحة بالقدر المناسب.
مواصفات EMMC BGA153 BGA169 Adapter
المواصفات التالية من صورة المنتج وبياناته:
| البند | القيمة |
|---|---|
| الموديل | RT-BGA169-01 |
| الإصدار | V2.5 |
| المبرمجة | RT809H |
| الشرائح | EMMC بشكل BGA169 وBGA153 |
| محددات المقاس | 11×10، 12×16، 12×18، 14×18 ملم (4 قطع) |
لماذا تشتري EMMC BGA153 BGA169 Adapter من ايجي شيب؟
في ايجي شيب نوفر أحدث المكونات الإلكترونية وأدوات الصيانة بجودة عالية، وندعم الفنيين ومراكز الصيانة بالأدوات المتخصصة، ونسهل وصول المهندسين والهواة إلى المعدات التقنية الحديثة، مع حلول متكاملة لورش صيانة الأجهزة الإلكترونية وعلاقة طويلة الأمد مع عملائنا قائمة على الثقة والجودة.
الأسئلة الشائعة
مع أي مبرمجة يعمل المحول؟
حسب بيانات المنتج يستخدم المحول مع مبرمجة RT809H، والمكتوب على صورته For RT809H Programmer.
ما مقاسات المحددات المرفقة؟
معه أربعة محددات: 11×10 و12×16 و12×18 و14×18 ملم، لتثبيت الشريحة حسب مقاسها.
هل يقرأ الشريحة وهي على البوردة؟
لا، هذا المحول للشريحة بعد فكها، توضع داخل السوكت. للقراءة على البوردة استخدم لوحة RT809H EMMC ISP.
لماذا تفشل القراءة أحيانًا؟
غالبًا بسبب كرات غير متساوية أو بقايا على الشريحة أو محدد مقاس غير مطابق. نظف الشريحة واختر المحدد الصحيح ثم أعد المحاولة. وإذا استمرت المشكلة فراجع أن المحول مركب بالكامل في المبرمجة، وأن نوع الشريحة المختار في البرنامج مطابق للمكتوب عليها.
