سوكت SOIC8/SOP8 to DIP8 150mil للبرمجة
165 EGP
- SOP8 to DIP8 150mil سوكت يحول شرائح SOIC8 وSOP8 إلى ترتيب أرجل DIP8.
- يسهل البرمجة على المبرمجات بسوكت DIP أو التجربة على البريدبورد.
- غطاء ضاغط بسوست يثبت الشريحة بدون لحام.
- مقاس 150mil المناسب لشرائح SOP8 الضيقة.
SOP8 to DIP8 150mil سوكت تحويل يركب عليه شرائح SMD بشكل SOIC8 أو SOP8، ويخرج أرجلها في ترتيب DIP8 قياسي، فتبرمج الشريحة بسهولة على أي مبرمجة بسوكت DIP أو تستخدمها على البريدبورد. سوكت SOP8 to DIP8 150mil مصمم لعرض 150mil، وهو المقاس الضيق الشائع في شرائح SOP8.

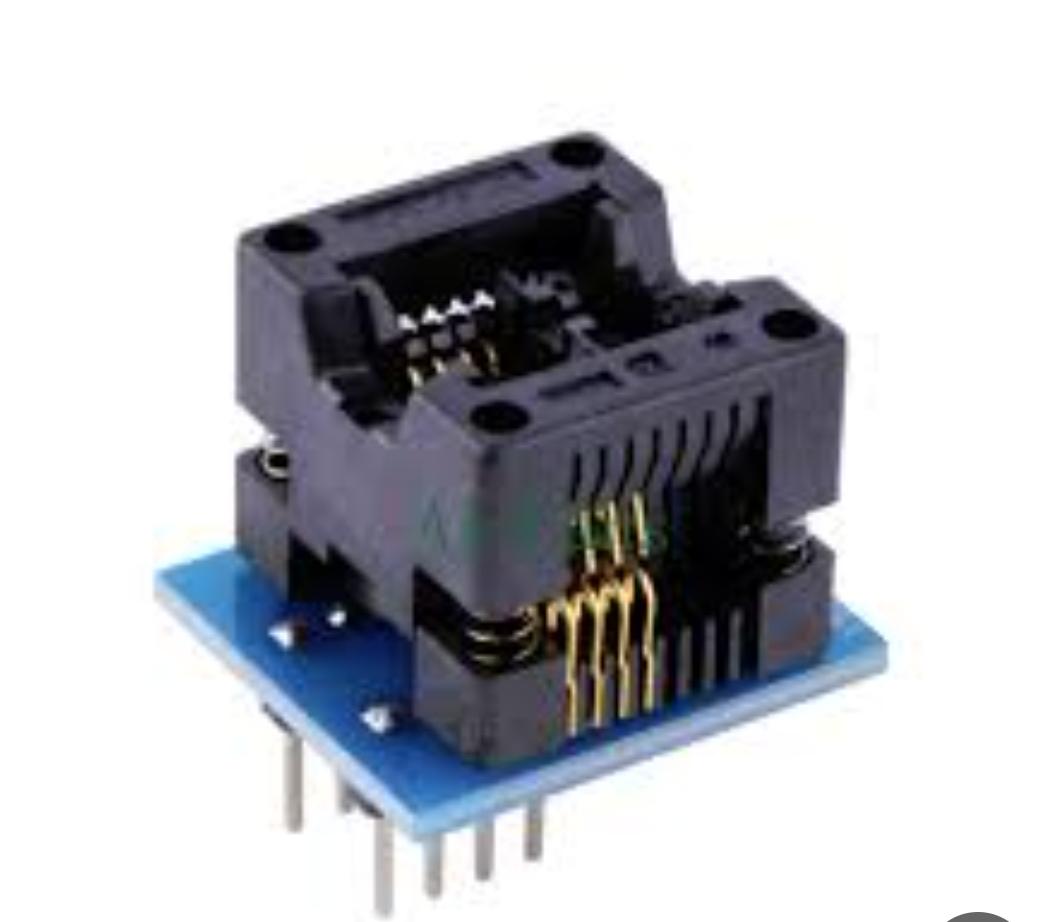

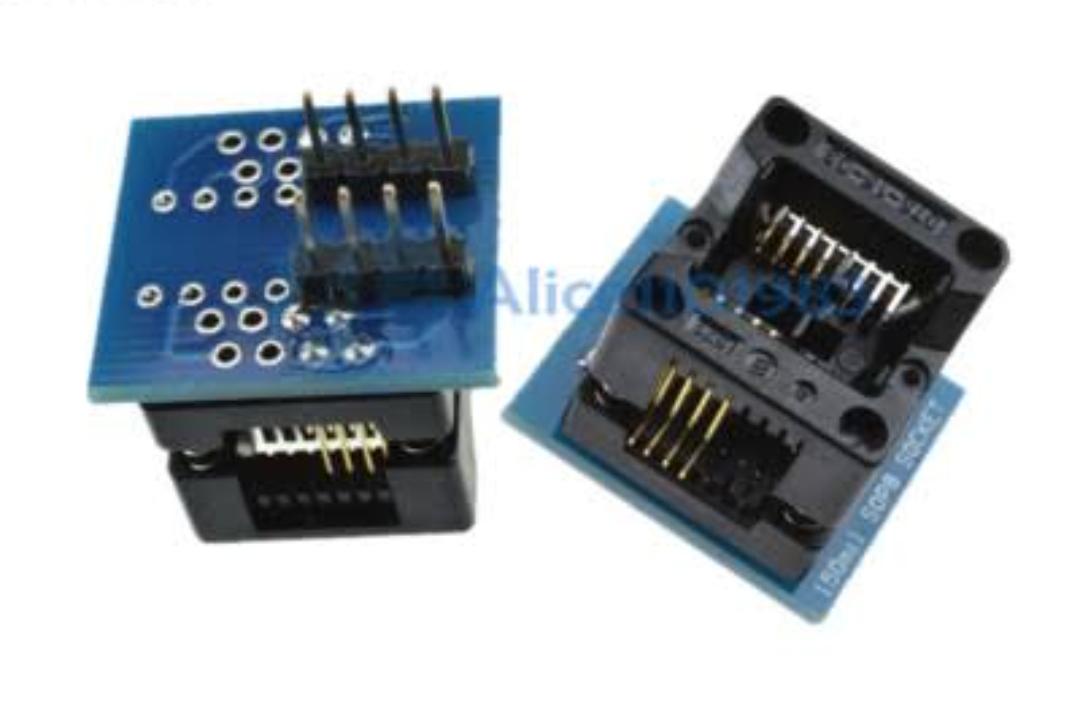

السوكت عبارة عن قاعدة سوداء بغطاء ضاغط بسوست على بوردة زرقاء صغيرة، ومن أسفلها ثمانية أرجل DIP، كما يظهر في صورة المنتج.
مميزات سوكت SOP8 to DIP8 150mil
- يحول شرائح SOIC8 وSOP8 إلى DIP8 حسب بيانات المنتج، فتستخدم المبرمجات القديمة والحديثة بسوكت DIP بدون محول إضافي.
- غطاء ضاغط بسوست يمسك الشريحة على نقاط التلامس، فلا تحتاج لحام الشريحة على بوردة تحويل.
- تضع الشريحة وتخرجها بسرعة، فيناسب برمجة عدد كبير من الشرائح واحدة بعد الأخرى.
- أرجل DIP8 قياسية تدخل في سوكت ZIF الخاص بالمبرمجة أو في البريدبورد للتجارب.
- مقاس 150mil المناسب لأغلب شرائح BIOS وEEPROM بشكل SOP8 الضيق.
طريقة الاستخدام
- ركّب أرجل السوكت في سوكت ZIF الخاص بالمبرمجة، مع مطابقة الرجل رقم 1 لاتجاه المبرمجة، ثم اربط ذراع ZIF.
- اضغط غطاء السوكت لأسفل ليفتح، وضع الشريحة بحيث تطابق نقطة الرجل رقم 1 علامة السوكت.
- اترك الغطاء يرجع ليضغط الشريحة، ثم اختر الشريحة في برنامج المبرمجة.
- اقرأ واحفظ نسخة احتياطية، ثم اكتب الملف واعمل تحقق قبل إخراج الشريحة.
اتجاه الشريحة أهم خطوة: الشريحة المقلوبة قد تتلف عند التشغيل، فراجع النقطة المحفورة على الشريحة قبل كل مرة.
لمن يناسب SOP8 to DIP8 150mil؟
يناسب سوكت SOP8 to DIP8 150mil فنيي صيانة اللابتوب والكمبيوتر الذين يبرمجون شرائح BIOS بعد فكها، وفنيي الشاشات والريسيفر في برمجة شرائح EEPROM، والهواة الذين يجربون شرائح SMD على البريدبورد بدون لحام.

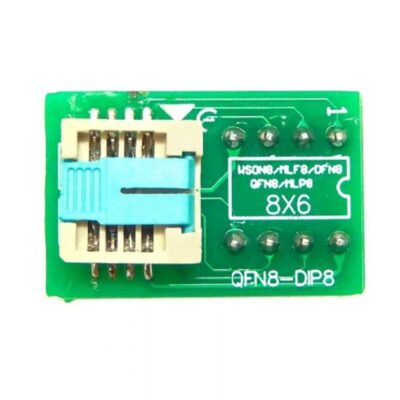

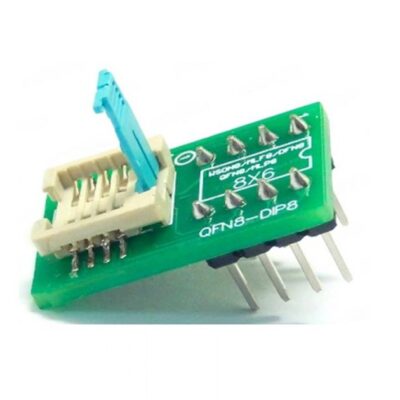

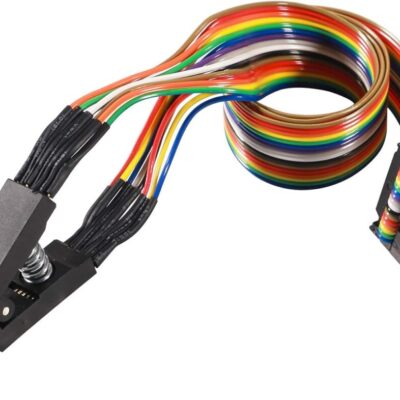

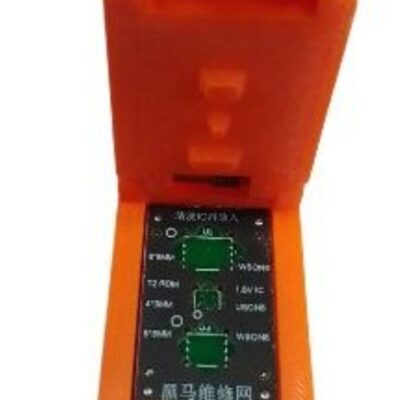

ولشرائح بعرض 208mil يتوفر سوكت SOIC8 / SOP8 بمقاسات 150mil و208mil، ولقراءة الشريحة وهي على البوردة يفيد Clip SOP8 Pin SOIC8 DIP8 IC Test. ولشرائح WSON8 يوجد QFN8-DIP8 WSON8 Adapter 8x6mm.
150mil أم 208mil؟
شرائح SOP8 تأتي بعرضين للجسم: 150mil وهو الضيق والأكثر انتشارًا في شرائح EEPROM الصغيرة، و208mil وهو الأعرض في كثير من شرائح BIOS الأكبر سعة. قس عرض جسم الشريحة أو راجع الداتا شيت قبل الاختيار، لأن الشريحة الأعرض لا تدخل في سوكت 150mil، والأضيق لا تثبت جيدًا في سوكت 208mil.
نصائح لاستخدام أطول للسوكت
لا تضع شريحة عليها قصدير زائد أو فلكس داخل السوكت، لأن البقايا تلتصق بنقاط التلامس وتضعف القراءة مع الوقت. وافتح الغطاء بالضغط عليه من المنتصف، لا من طرف واحد، حتى تبقى السوست متوازنة. ونظف نقاط التلامس بفرشاة ناعمة جافة من حين لآخر، واحفظ السوكت في كيس مضاد للكهرباء الساكنة.
مواصفات SOP8 to DIP8 150mil
المواصفات التالية من اسم المنتج وبياناته وصورته:
| البند | القيمة |
|---|---|
| الدخل | SOIC8 / SOP8 |
| الخرج | DIP8 |
| العرض | 150mil |
| التثبيت | غطاء ضاغط بسوست |
لماذا تشتري SOP8 to DIP8 150mil من ايجي شيب؟
في ايجي شيب نوفر أحدث المكونات الإلكترونية وأدوات الصيانة بجودة عالية، وندعم الفنيين ومراكز الصيانة بالأدوات المتخصصة، ونسهل وصول المهندسين والهواة إلى المعدات التقنية الحديثة، مع حلول متكاملة لورش صيانة الأجهزة الإلكترونية وعلاقة طويلة الأمد مع عملائنا قائمة على الثقة والجودة.
الأسئلة الشائعة
ما وظيفة السوكت؟
يحول شرائح SOIC8 وSOP8 إلى ترتيب أرجل DIP8 للبرمجة أو للبريدبورد، حسب بيانات المنتج.
هل أحتاج لحام الشريحة؟
لا، الغطاء الضاغط يمسك الشريحة على نقاط التلامس، فتضعها وتخرجها بدون لحام.
هل يعمل مع أي مبرمجة؟
يعمل مع المبرمجات التي فيها سوكت DIP يقبل 8 أرجل، مع اختيار الشريحة الصحيحة في برنامج المبرمجة.
هل يناسب شرائح 208mil؟
هذا السوكت بعرض 150mil. لشرائح 208mil اختر سوكت بمقاس 208mil.
