TE-188 حامل لوحة PCB من TELIJIA
935 EGP
- حامل لوحة PCB موديل TE-188 لتثبيت بوردة الموبايل أثناء الإصلاح.
- فكان يتحركان على عمود بمسمار ضبط من الطرفين حسب مقاس البوردة.
- جزء جانبي لتثبيت الشرائح مثل IC وCPU وNAND.
- مقاس 188×90 مم من TELIJIA، يأتي في علبته.
حامل لوحة PCB موديل TE-188 من TELIJIA أداة تثبيت عامة Universal لإصلاح وصيانة بوردات الموبايل، ويستخدم حسب بيانات المنتج مع الدوائر المتكاملة IC والمعالجات CPU وشرائح NAND وغيرها من مكونات الأجهزة الإلكترونية. يمسك حامل لوحة PCB البوردة بين فكين يتحركان على عمود، فتبقى ثابتة طوال الفك واللحام.

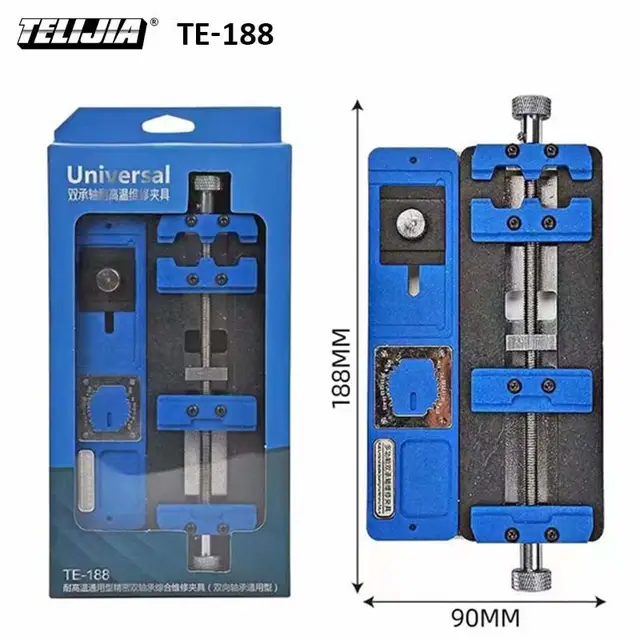

مقاس الحامل 188 مم طولًا و90 مم عرضًا كما هو موضح في صورة المنتج، ويأتي في علبة مكتوب عليها اسم الموديل.
مميزات حامل لوحة PCB موديل TE-188
- فكان قابلان للحركة على عمود مسنن بمسمار ضبط في كل طرف، فتضبط المسافة على عرض البوردة بالضبط وتثبتها بدون ضغط زائد.
- حواف الفكين فيها مجاري تمسك حافة البوردة، فلا تتحرك أثناء العمل بالملقاط أو الكاوية أو الهوت إير.
- جزء جانبي منفصل لتثبيت الشرائح الصغيرة، مفيد عند تنظيف شريحة بعد فكها أو تجهيزها قبل التركيب.
- تصميم عام يناسب مقاسات مختلفة من بوردات الموبايل بدل حامل مخصص لكل موديل.
- مقاس 188×90 مم مناسب لطاولة الصيانة، فلا يأخذ مساحة كبيرة بجوار الميكروسكوب ومحطة اللحام.
طريقة استخدام الحامل
- افتح الفكين بلف مسمار الضبط حتى تصبح المسافة أوسع قليلًا من البوردة.
- ضع البوردة بحيث تدخل حوافها في مجاري الفكين، ثم اربط المسمار حتى تثبت.
- إذا كان الشغل على شريحة منفصلة، ثبّتها في الجزء الجانبي المخصص للشرائح.
- اعمل الفك أو اللحام، ثم اترك البوردة تبرد قبل فك المسمار ورفعها.
اختر نقاط التثبيت على حواف البوردة الخالية من المكونات، حتى لا يضغط الفك على مكثف صغير أو كونيكتور قريب من الطرف.
لمن يناسب حامل لوحة PCB؟
يناسب حامل لوحة PCB فنيي صيانة الموبايل الذين يغيرون شرائح الشحن والباور والذاكرة يوميًا، ومن يعمل على شرائح NAND والمعالجات ويحتاج البوردة ثابتة تحت الميكروسكوب. كما يفيد ورش التدريب، لأن تثبيت البوردة يقلل الأخطاء عند المتدربين ويحمي البوردة من السقوط.
ولمن يحتاج حاملًا آخر من نفس النوع يتوفر ستاند TE-07 تثبيت لوحات PCB، وبعد فك المعالج تحتاج غالبًا شبلونات لإعادة الكرات مثل مجموعة قوالب BGA لزراعة معالجات Intel وAMD.
نصائح للعمل على الحامل
غطِّ المكونات البلاستيك القريبة من مكان الشغل بشريط حراري قبل استخدام الهوت إير، ووجّه الهواء بعيدًا عن الفكين. وبعد كل شغلانة امسح الحامل من بقايا الفلكس والقصدير، لأن البقايا المتجمعة في المجاري تجعل البوردة تدخل مائلة في المرة القادمة. وإذا كانت البوردة رقيقة جدًا فاربط المسمار بخفة، فالمطلوب أن تثبت فقط وليس أن تنضغط.
مواصفات حامل لوحة PCB موديل TE-188
المواصفات التالية من صورة المنتج وبياناته فقط:
| البند | القيمة |
|---|---|
| الماركة | TELIJIA |
| الموديل | TE-188 |
| النوع | حامل إصلاح Universal |
| المقاس | 188 × 90 مم |
| الاستخدام | بوردات الموبايل، IC، CPU، NAND |
لماذا تشتري حامل لوحة PCB من ايجي شيب؟
يوفر ايجي شيب أحدث المكونات الإلكترونية وأدوات الصيانة بجودة عالية، ويدعم الفنيين ومراكز الصيانة بالأدوات المتخصصة. نسهل وصول المهندسين والهواة إلى المعدات التقنية الحديثة، ونقدم حلولًا متكاملة لورش صيانة الأجهزة الإلكترونية، ونبني مع عملائنا علاقة طويلة الأمد قائمة على الثقة والجودة.
الأسئلة الشائعة
ما مقاس الحامل؟
مقاس حامل لوحة PCB موديل TE-188 هو 188 مم في 90 مم كما هو موضح في صورة المنتج.
هل يثبت الحامل الشرائح المنفصلة؟
نعم، في الحامل جزء جانبي لتثبيت الشرائح، وتذكر بيانات المنتج أنه يستخدم مع IC وCPU وNAND.
كيف أضبط الحامل على البوردة؟
لف مسمار الضبط لفتح الفكين، ضع البوردة في المجاري، ثم اربط حتى تثبت بدون ضغط زائد على البوردة.
ما الفرق بينه وبين ستاند TE-07؟
الاثنان لتثبيت لوحات PCB، والفرق في الموديل والتصميم. قارن شكل كل حامل ومقاسه مع البوردات التي تعمل عليها أكثر في ورشتك.
كيف أنظف الحامل بعد الشغل؟
امسح الفكين والمجاري بفرشاة وكحول مناسب لإزالة بقايا الفلكس والقصدير، ثم لف مسمار الضبط للآخر في الاتجاهين حتى تتأكد أن الحركة ما زالت ناعمة.
