Tester USB-C بوردة اختبار إشارات منفذ Type-C

Tester USB-C بوردة اختبار صغيرة تخرج كل أرجل منفذ Type-C إلى نقاط اختبار ومنافذ مسماة، فتقيس أي إشارة بالملتيميتر أو الأوسيلوسكوب بدون لحام على المنفذ نفسه. على Tester USB-C نقاط لإشارات VBUS وGND وCC1/CC2 وSBU1/SBU2 وD+/D- وRX/TX كما في بيانات المنتج، ومعها موصل USB-C أنثى مدمج.

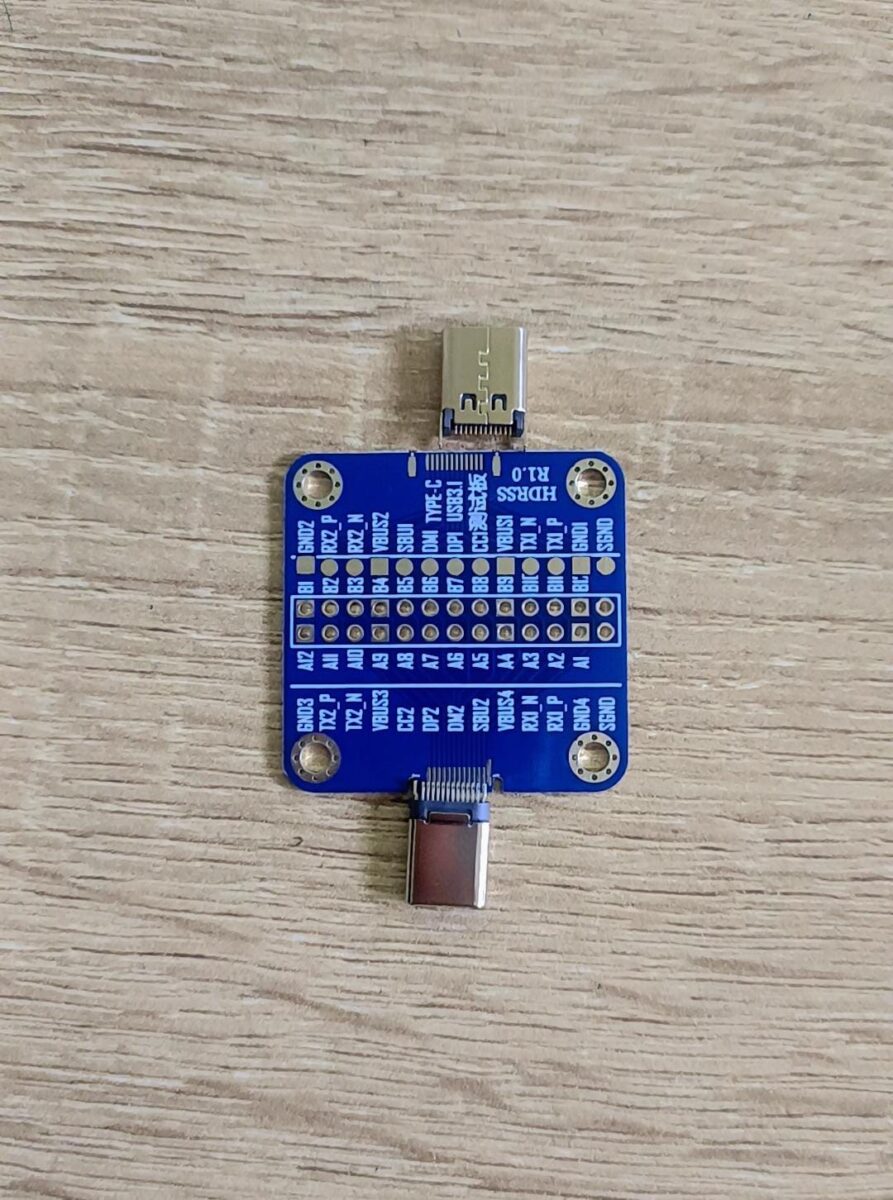

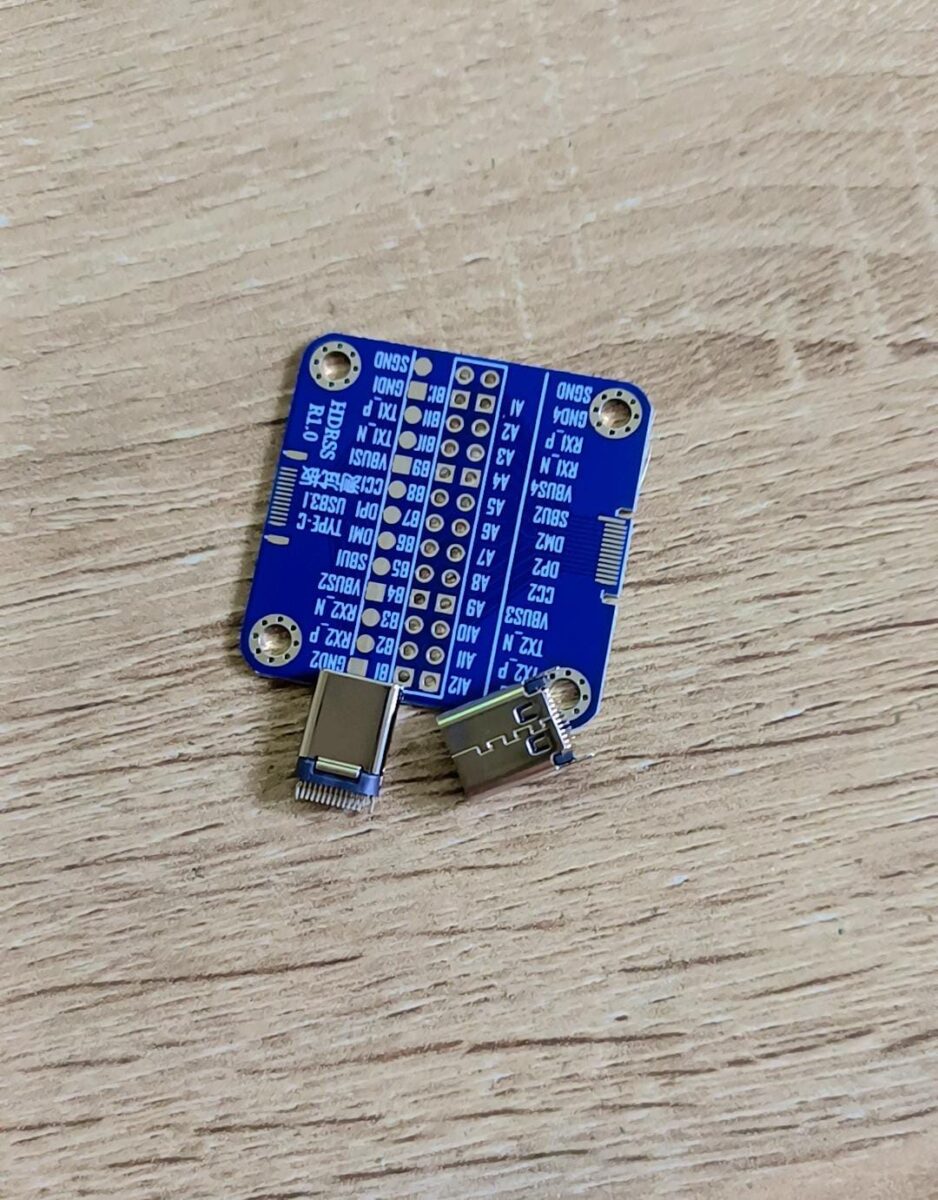

البوردة زرقاء بمقاس صغير، ومطبوع عليها أرقام الأرجل من A1 إلى A12 ومن B1 إلى B12 بجانب اسم كل إشارة، وفي أركانها الأربعة ثقوب للتثبيت.

مميزات Tester USB-C

• كل إشارة لها نقطة مكتوب اسمها، فتعرف فورًا أين تضع طرف القياس بدل الرجوع لرسم المنفذ في كل مرة.
• نقاط VBUS وGND لقياس فولت الشحن الواصل من الشاحن أو الجهاز.
• نقاط CC1 وCC2 لمتابعة خطوط التفاوض التي تحدد الشحن والاتجاه في منافذ Type-C.
• نقاط D+/D- وRX/TX وSBU لفحص خطوط البيانات في الكابل أو المنفذ.
• صفان من نقاط التوصيل بترتيب A وB، فيسهل توصيل أسلاك جمبر أو بنوك اختبار.
• موصل USB-C أنثى مدمج، فتدخل الكابل في البوردة مباشرة.

طريقة استخدام بوردة الاختبار

1. أدخل الكابل المراد فحصه في موصل USB-C على البوردة، ووصّل طرفه الآخر بالشاحن أو الجهاز.
2. ضع طرف الملتيميتر الأسود على نقطة GND والأحمر على VBUS لقراءة فولت الشحن.
3. انتقل إلى نقاط CC1 وCC2 ثم خطوط البيانات حسب العطل الذي تبحث عنه.
4. قارن القراءات بكابل أو جهاز سليم لتحديد مكان المشكلة.

عند فحص الاتصال بين طرفي كابل، افصل أي مصدر تغذية أولًا، ثم استخدم وضع الصفارة في الملتيميتر بين نقاط البوردة وطرف الكابل الآخر.

لمن يناسب Tester USB-C؟

يناسب Tester USB-C فنيي صيانة الموبايل واللابتوب الذين يقابلون أعطال الشحن ونقل البيانات في منافذ Type-C، مثل جهاز لا يشحن بكابل معين أو شاحن لا يعطي الفولت المتوقع. كما يفيد مصممي الدوائر والهواة في تجارب USB-C لأنه يعطي وصولًا مباشرًا لكل الأرجل.

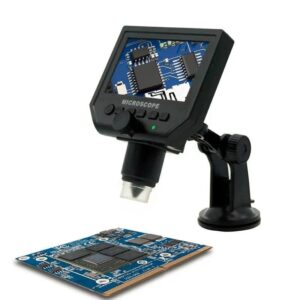

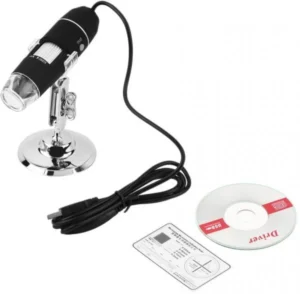

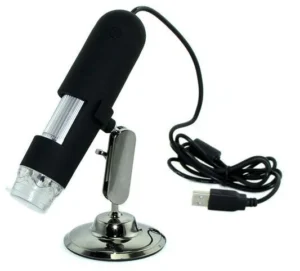

ولمن يحتاج قراءة الفولت والأمبير على الشاشة مباشرة يتوفر باور صبلاي Type-C Power Supply & Tester Dual Channel 5A، ولفحص المنفذ تحت التكبير يفيد ميكروسكوب USB ديجيتال 1600X.

نصائح عند الفحص

ثبّت البوردة على سطح عازل أو اربطها من ثقوب الأركان حتى لا تتحرك أثناء القياس. ولا تلمس نقطتين متجاورتين بطرف القياس في نفس الوقت، لأن ذلك قد يعمل قصرًا بين VBUS وخط آخر. وابدأ دائمًا بقياس VBUS وGND، فإذا كان الفولت سليمًا انتقل لخطوط CC ثم خطوط البيانات.

مواصفات Tester USB-C

المواصفات التالية من صورة المنتج وبياناته فقط:

لماذا تشتري Tester USB-C من ايجي شيب؟

في ايجي شيب نوفر أحدث المكونات الإلكترونية وأدوات الصيانة بجودة عالية، وندعم الفنيين ومراكز الصيانة بالأدوات المتخصصة، ونسهل وصول المهندسين والهواة إلى المعدات التقنية الحديثة، ونقدم حلولًا متكاملة لورش صيانة الأجهزة الإلكترونية مع علاقة طويلة الأمد قائمة على الثقة والجودة.

الأسئلة الشائعة

ما الإشارات التي أقدر أقيسها؟

على البوردة نقاط مسماة لإشارات VBUS وGND وCC1/CC2 وSBU1/SBU2 وD+/D- وRX/TX، حسب بيانات المنتج.

ما نوع الموصل على البوردة؟

البوردة عليها موصل USB-C أنثى مدمج، فتدخل فيه الكابل أو الجهاز مباشرة.

هل تعرض البوردة الفولت بنفسها؟

لا، البوردة توصل الإشارات إلى نقاط القياس فقط، وتحتاج ملتيميتر أو جهاز قياس لقراءة الفولت.

هل تنفع لفحص الكابلات؟

نعم، أدخل طرف الكابل في الموصل وافحص الاتصال أو الفولت على النقاط المسماة، ثم قارن بكابل سليم. وهذه طريقة سريعة لمعرفة هل العطل في الكابل أم في منفذ الجهاز.
