النوزل ببساطة هو بوز الهوا السخن اللي بيخرج من المكنة لتسخين الشيب بس مش
علشان تكون فاهم كل تفصيلة في الورشة، لازم تعرف إن النوزل ببساطة هو بوز الهوا السخن المسؤول عن توجيه الحرارة بدقة.
علشان تفهم الشغل صح، لازم تعرف إن النوزل ببساطة هو بوز الهوا السخن اللي بيتحكم في كل تفصيلة.
دور النوزل ببساطة هو بوز الهوا السخن في التحكم بالحرارة

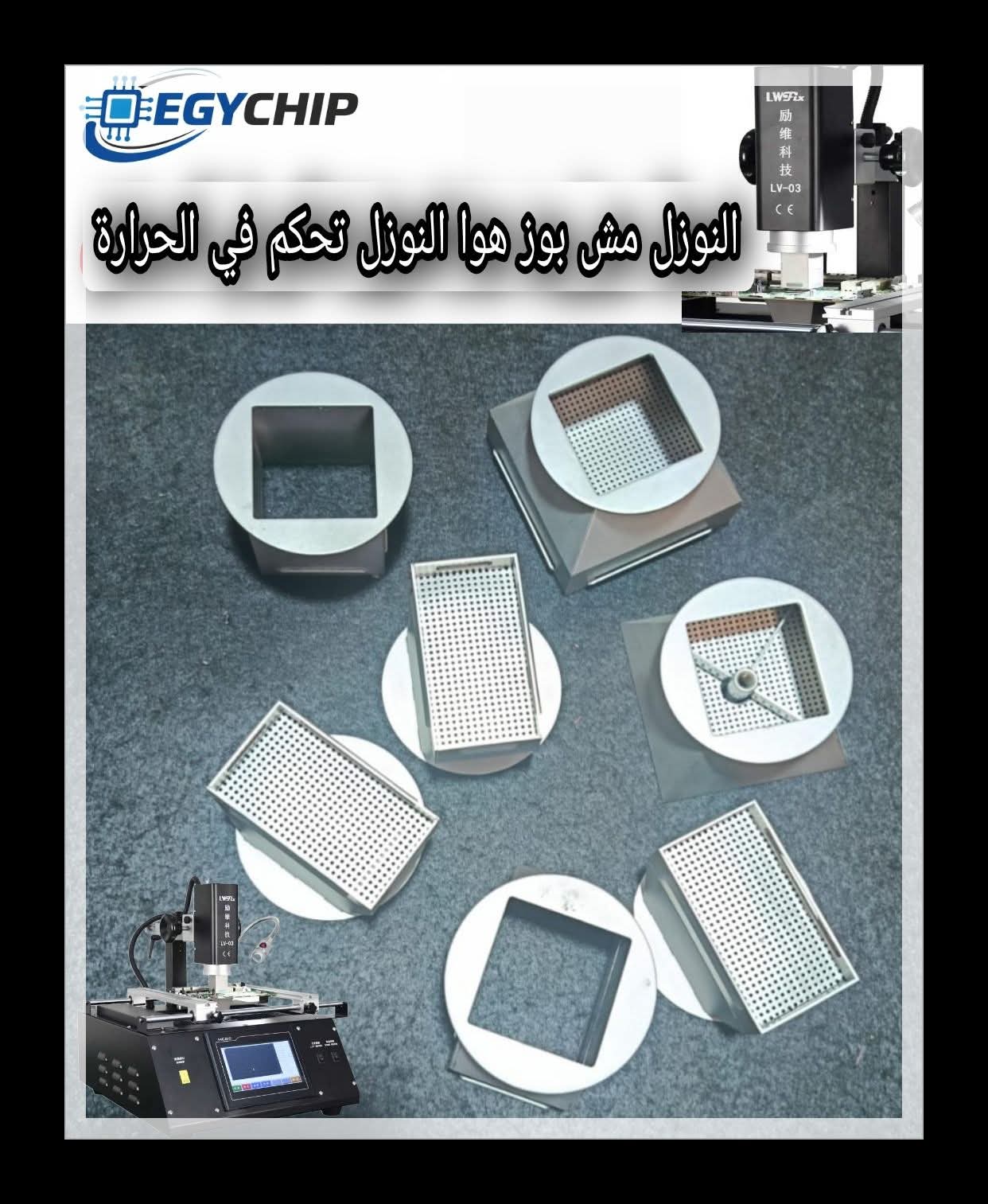

النوزل ببساطة هو بوز الهوا السخن اللي بيخرج من المكنة لتسخين الشيب بس مش كده وبس.ركز معايا واسمع: هو كمان اللي بيحدد الهوا هيروح فين وعلى قد إيه.يعني ببساطة مش أي تسخين وخلاص، ده اسمه Air Flow Control التحكم في اتجاه الهوا وكمان سرعة الهواء (Velocity) ونقل الحرارة (Heat Transfer Efficiency) وشكل توزيع الحرارة (Heat Profile)النوزل اللي فوق يساعد على تركيز الهواء الساخن/الحرارة على منطقة محددة، وده اللي بيعمل Heat Focus (تركيز الحرارة) على الشيب بس.لازم يكون قريب من مقاس الشيب، علشان الحرارة تروح للمكان الصح من غير ما تسيّح اللي حواليه.لو النوزل كبيرة زيادة، الحرارة هتوسع وتضرب مكونات جنب الشيب، وده بيبوّظ الشغل من غير ما تاخد بالك.ولو صغيرة، التوزيع أو التغطية مش هتكون كاملة وهيبقى في Thermal Distribution (توزيع حراري) غلط.اللي تحت بقى مش نوزل بنفس الفكرة، ده اسمه Bottom Heater (السخان السفلي).وظيفته يعمل Preheat (تسخين مبدئي) للبوردة كلها قبل ما تركز فوق.ده مش بيستهدف الشيب، ده بيظبط حرارة البوردة كلها علشان يمنع Thermal Shock (صدمة حرارية).علشان كده إحنا بنغير في النوزل اللي فوق حسب المقاس، التسخين السفلي جزء من التحكم في المنحنى الحراري مش مجرد توزيع ثابت وخلاص (Thermal Profile) ببساطة كدا اللي فوق تركيز، واللي تحت تمهيد.والشغل الصح هو Process Control (تحكم في العملية)، مش مجرد تسخين وخلاص
إيجي شيب
إحنا مش بنشرح… إحنا بنفرض المستوى
BGA NozzleHot Air NozzleBGA Rework StationBGA Heating ProcessNozzle Size BGAAir Flow Control BGAHeat Transfer BGAThermal Profile B (Advanced Keywords)Air Velocity ControlHeat Transfer EfficiencyThermal DistributionHeat FocusPrecision HeatingThermal Profile ControlProcess Control BGAReflow Process
أسئلة شائعة عن النوزل ببساطة هو بوز
ليه النوزل ببساطة هو بوز الهوا السخن مهم في التسخين؟
النوزل ببساطة هو بوز الهوا السخن اللي بيحدد اتجاه الهوا وسرعته ونقل الحرارة للمكان الصح على الشيب بدقة، وده بيضمن إن الشغل يتم من غير أي مشاكل في توزيع الحرارة أو الإجهاد الحراري على البوردة أثناء عملية الـ BGA في الورشة.
إيه اللي يحصل لو مقاس الفوهة كبير زيادة عن الشيب؟
لو الفوهة أو البوز المستخدم كبير زيادة عن اللازم، الحرارة هتوسع وتبتدئ تضرب المكونات اللي جنب الشيب، وده بيبوظ الشغل خالص من غير ما الفني تاخد باله أثناء التسخين، عشان كده لازم المقاس يكون مظبوط تماماً.
إيه اللي بيحصل لو البوز صغير عن اللازم؟
لو البوز صغير عن مقاس الشيب، التوزيع والتغطية مش هتكون كاملة وهيكون فيه مناطق مش واصلها تسخين مظبوط، وده بيعمل فرق في توزيع الحرارة وبيأثر على جودة فك وتركيب الشيبات بشكل مباشر.
إزاي نحمي باقي المكونات أثناء الشغل؟
عشان تحافظ على البوردة والمكونات اللي حوالين الشيب، لازم تختار مقاس الفوهة المناسب اللي بيخلي الحرارة مركزة على المنطقة المستهدفة بس من غير ما تأثر على أي أجزاء تانية جنبه في المكنة أثناء العمل.
