شبلونة AMAOE CXD90064GG مجناتك 0.20 مم

شبلونة AMAOE CXD90064GG شبلونة احترافية لإعادة كرات اللحام (Reballing) لشريحة CXD90064GG، مطبوع عليها اسم الشريحة والسمك 0.20MM وأنها مغناطيسية قوية. صُممت شبلونة AMAOE CXD90064GG حسب المطبوع عليها بفتحات تهوية حول مكان الشريحة لتقليل الانتفاخ أثناء التسخين، فتبقى الشبلونة مستوية على الشريحة.

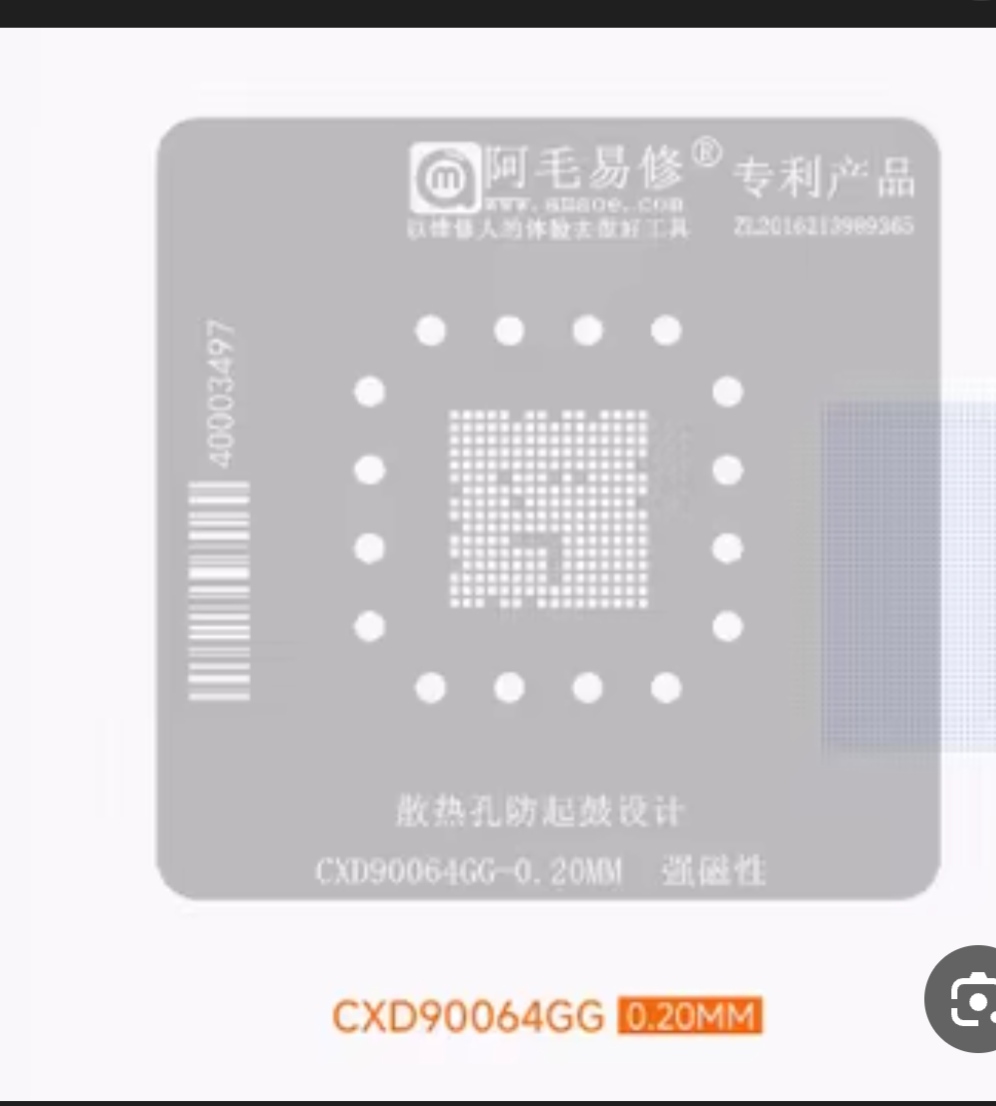

الشبلونة معدنية مربعة بأركان دائرية، وفي وسطها نقاط الشريحة، وحولها صف من الفتحات الدائرية الكبيرة للتهوية، وعليها شعار AMAOE.

مميزات شبلونة AMAOE CXD90064GG

• مخصصة لشريحة CXD90064GG بالاسم المطبوع عليها، فتتطابق الفتحات مع نقاط الشريحة بدون تجربة شبلونات مختلفة.
• سمك 0.20 مم مطبوع على الشبلونة، فتعرف حجم كرات القصدير أو المعجون المناسب قبل البدء.
• مغناطيسية قوية حسب المطبوع، فتثبت على القاعدة المجناتك ولا تتحرك أثناء فرد المعجون.
• فتحات تهوية حول الشريحة لتقليل الانتفاخ، فالشبلونة المستوية تعطي كرات بحجم متساوٍ.
• من AMAOE، المتخصصة في أدوات الشبلنة، ومعها قواعد ومنصات من نفس الماركة.

طريقة استخدام الشبلونة

1. بعد فك الشريحة، نظفها من القصدير القديم بالفلكس وفتيل الشفط حتى تصبح النقاط مستوية.
2. ثبت الشريحة على القاعدة المجناتك، وضع الشبلونة فوقها مع مطابقة الفتحات للنقاط.
3. افرد معجون القصدير في طبقة رقيقة بالمكشطة، وامسح الزيادة.
4. سخّن بالهوت إير بحركة دائرية حتى تتكون الكرات، ثم اترك القطعة تبرد قبل رفع الشبلونة.
5. افحص الكرات تحت العدسة، ونظف الشبلونة قبل حفظها.

رفع الشبلونة قبل أن تبرد تمامًا قد يسحب بعض الكرات معها، فانتظر دائمًا حتى تبرد القطعة.

لمن تناسب شبلونة AMAOE CXD90064GG؟

تناسب شبلونة AMAOE CXD90064GG فنيي صيانة أجهزة الألعاب والإلكترونيات الذين يعملون على شريحة CXD90064GG ويحتاجون إعادة كراتها بعد الفك أو عند علاج اللحام البارد. كما تفيد مراكز الصيانة التي تريد شبلونة مخصصة للشريحة بدل الأطقم الكبيرة.

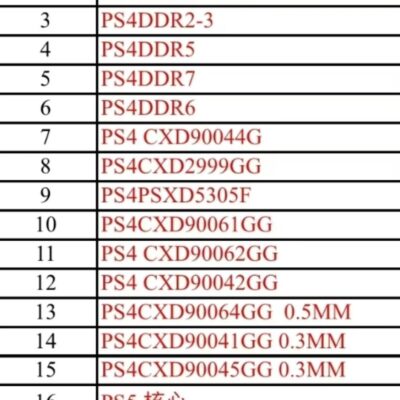

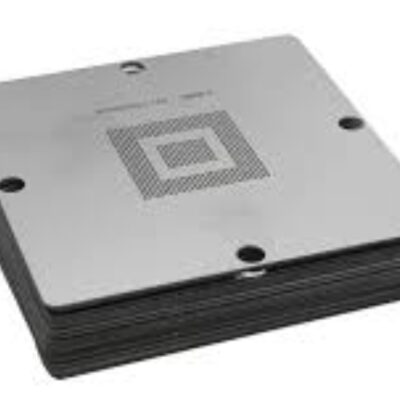

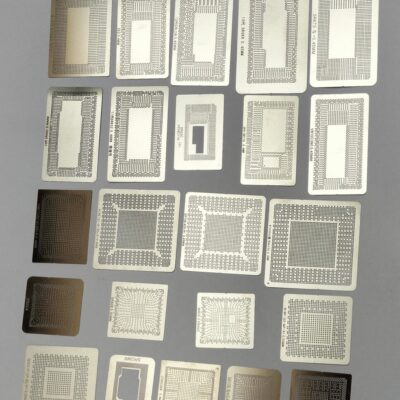

ولتثبيت الشريحة والشبلونة أثناء الشغل تتوفر قاعدة مجناتك لتثبيت BGA، ولمن يعمل على شرائح أجهزة ألعاب أخرى يوجد طقم BGA Reballing Stencils for PS3 CPU PS4 GPU XBOX CXD 23 pcs.

نصائح لريبولينج ناجح

استخدم معجونًا أو كرات قصدير بمقاس مناسب لسمك الشبلونة، ولا تكثر من المعجون حتى لا تلتصق الكرات ببعضها. وحرّك الهوت إير على الشبلونة كلها بدل التركيز في المنتصف، وابدأ بحرارة متوسطة ثم ارفعها تدريجيًا. وبعد الانتهاء نظف فتحات الشبلونة جيدًا، لأن الفتحة المسدودة تعطي كرة ناقصة في المرة القادمة.

علامات أن الشريحة تحتاج ريبولينج

عندما يعمل الجهاز ثم يتوقف مع السخونة، أو يعمل فقط عند الضغط على مكان الشريحة، فهذه علامات شائعة على لحام بارد أو كرات متشققة تحت الشريحة. في هذه الحالة لا يكفي تسخين الشريحة من فوق، بل يجب فكها وتنظيفها وإعادة بناء كراتها بالشبلونة المناسبة ثم تركيبها من جديد. وبعد التركيب اختبر الجهاز فترة كافية تحت الحمل قبل تسليمه.

واحفظ الشبلونة مسطحة في كيس أو علبة بعيدًا عن الأدوات الثقيلة، لأن أي انثناء بسيط فيها يجعلها لا تلمس الشريحة بالكامل في المرة القادمة.

مواصفات شبلونة AMAOE CXD90064GG

المواصفات التالية من المطبوع على الشبلونة:

لماذا تشتري شبلونة AMAOE CXD90064GG من ايجي شيب؟

يوفر ايجي شيب أحدث المكونات الإلكترونية وأدوات الصيانة بجودة عالية، ويدعم الفنيين ومراكز الصيانة بالأدوات المتخصصة، ويسهل وصول المهندسين والهواة إلى المعدات التقنية الحديثة، مع حلول متكاملة لورش صيانة الأجهزة الإلكترونية وعلاقة طويلة الأمد مع عملائنا قائمة على الثقة والجودة.

الأسئلة الشائعة

لأي شريحة هذه الشبلونة؟

لشريحة CXD90064GG، والاسم مطبوع على الشبلونة نفسها.

ما سمك الشبلونة؟

السمك 0.20 مم كما هو مطبوع عليها.

ما فائدة الفتحات الكبيرة حول الشريحة؟

هي فتحات تهوية مصممة لتقليل انتفاخ الشبلونة أثناء التسخين، فتبقى مستوية على الشريحة.

هل أحتاج قاعدة خاصة؟

الشبلونة مغناطيسية، فتعمل أفضل مع قاعدة مجناتك تثبت الشريحة والشبلونة معًا.
