شبلونه مشكل عربيات لشرائح كنترول السيارات (5 شبلونات)
200 EGP
- شبلونه مشكل عربيات: 5 شبلونات BGA لشرائح كنترول السيارات.
- للشرائح TC1797 وMPC555LF8MZP40 وMPC5554MZP123 وTC299TPTP وMPC562M2P56.
- فتحات 0.6 مم لتوزيع متساوٍ لكرات القصدير حسب بيانات المنتج.
- لإعادة كرات الشريحة بعد فكها من كمبيوتر السيارة.

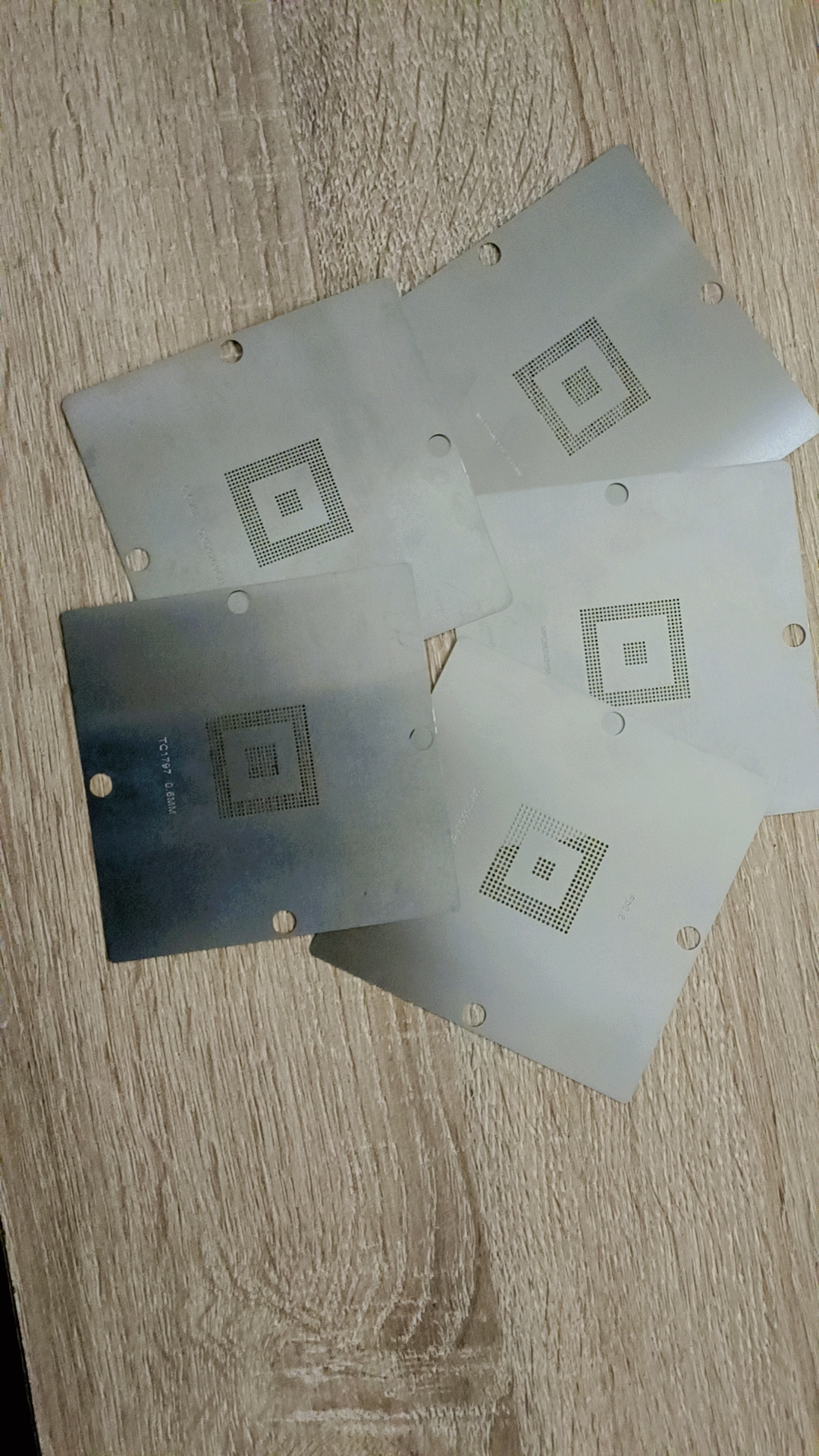

شبلونه مشكل عربيات مجموعة من 5 شبلونات BGA لشرائح كنترول السيارات، مصممة لإعادة تركيب كرات القصدير بدقة على الشريحة بعد فكها من كمبيوتر السيارة. تضم شبلونه مشكل عربيات حسب بيانات المنتج شبلونات للشرائح TC1797 وMPC555LF8MZP40 وMPC5554MZP123 وTC299TPTP وMPC562M2P56، بفتحات 0.6 مم.
الشرائح دي من أشهر شرائح المعالجات في وحدات التحكم بالمحرك ECU، وتحتاج كرات جديدة عند نقلها أو علاج اللحام تحتها.
مميزات شبلونه مشكل عربيات
- خمس شبلونات لخمس شرائح معروفة في كمبيوتر السيارة، فتغطي أكثر الشرائح التي تقابلها في ورش كنترول السيارات.

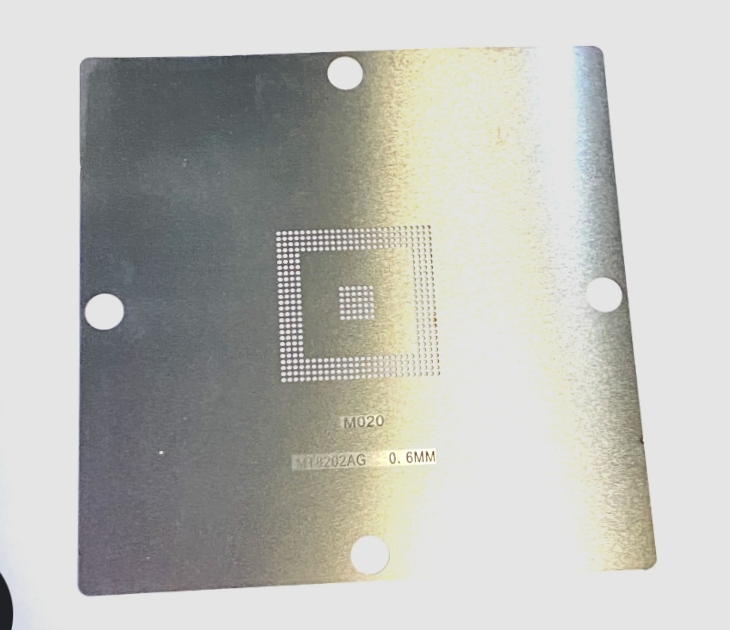

- فتحات 0.6 مم حسب بيانات المنتج، توزع كرات القصدير بشكل متساوٍ على نقاط الشريحة.

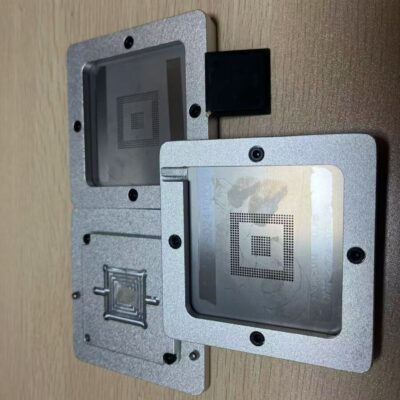

- شبلونات معدنية بفتحات تثبيت في الأطراف لتركيبها على حامل الشبلونات.
- مناسبة لنقل الشريحة من وحدة تالفة إلى وحدة أخرى بعد إعادة كراتها.

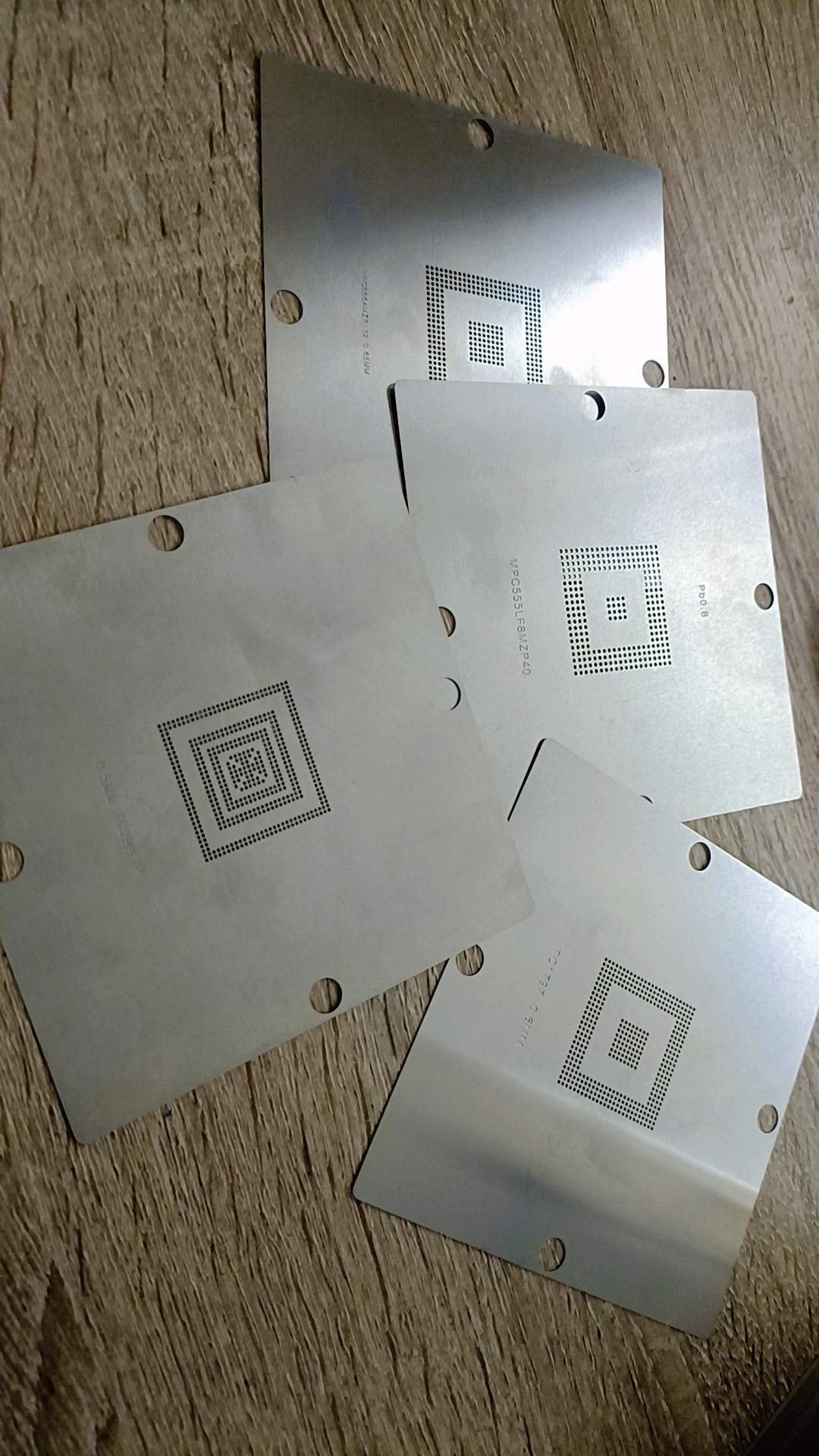

- اسم الشريحة محفور على الشبلونة، فتختار الشبلونة الصحيحة بسرعة.
طريقة استخدام الشبلونة
- بعد فك الشريحة من بوردة الكنترول، نظفها من القصدير القديم حتى تصبح النقاط مستوية.
- اختر الشبلونة المكتوب عليها رقم الشريحة، وثبّتها فوقها على الحامل مع مطابقة الفتحات.
- وزّع كرات قصدير بقطر مناسب لفتحات 0.6 مم أو افرد المعجون بالمكشطة.
- سخّن بالهوت إير بحركة منتظمة حتى تتكون الكرات، ثم اترك القطعة تبرد قبل رفع الشبلونة.
بوردات كنترول السيارات أسمك من بوردات الموبايل وتسحب الحرارة، فيفيد تسخين البوردة من أسفل قبل الفك حتى لا تطول الحرارة على الشريحة.
لمن تناسب شبلونه مشكل عربيات؟
تناسب شبلونه مشكل عربيات فنيي كنترول وكمبيوتر السيارات الذين يصلحون وحدات ECU، سواء في علاج اللحام البارد تحت المعالج أو في نقل الشريحة بين وحدتين. كما تفيد ورش برمجة السيارات التي تحتاج فك الشريحة لقراءتها ثم إعادة تركيبها.
ولكرات القصدير يتوفر في المتجر Solder Balls 0.60mm كرات قصدير Qwin وSolder Ball 0.55mm كرات قصدير لشبلنة BGA، فاختر القطر المناسب لفتحات الشبلونة.
نصائح لشرائح كنترول السيارات
شرائح الكنترول كبيرة ونقاطها كثيرة، فالتسخين غير المتساوي يعطي كرات مختلفة الحجم. حرّك الهوت إير على الشبلونة كلها، وابدأ بحرارة متوسطة ثم ارفعها تدريجيًا. وسجل رقم الشريحة ومكانها واتجاهها قبل الفك، واحفظ نسخة من بياناتها إذا كانت تحتاج قراءة، قبل أي تسخين إضافي عليها.
متى تحتاج شريحة الكنترول ريبولينج؟
اهتزاز السيارة وتغير الحرارة بين البرد والسخونة يجهدان اللحام تحت الشرائح الكبيرة في وحدة التحكم، فتظهر أعطال متقطعة مثل انطفاء المحرك أو لمبة عطل تظهر وتختفي أو فقد الاتصال بجهاز الفحص. في هذه الحالات قد يكون العلاج فك الشريحة وتنظيفها وإعادة بناء كراتها بالشبلونة المناسبة ثم تركيبها. كما تحتاج الشريحة كرات جديدة عند نقلها من وحدة تالفة إلى وحدة سليمة، أو بعد فكها لقراءة بياناتها على المبرمجة وإعادتها لمكانها.
واحفظ الشبلونات الخمس معًا في كيس مسطح مكتوب عليه أسماء الشرائح، حتى تصل للمطلوبة بسرعة.
مواصفات شبلونه مشكل عربيات
المواصفات التالية من بيانات المنتج:
| البند | القيمة |
|---|---|
| عدد الشبلونات | 5 |
| الشرائح | TC1797، MPC555LF8MZP40، MPC5554MZP123، TC299TPTP، MPC562M2P56 |
| الفتحات | 0.6 مم |
| الاستخدام | شرائح كنترول السيارات |
لماذا تشتري شبلونه مشكل عربيات من ايجي شيب؟
يوفر ايجي شيب أحدث المكونات الإلكترونية وأدوات الصيانة بجودة عالية، ويدعم الفنيين ومراكز الصيانة بالأدوات المتخصصة، ويسهل وصول المهندسين والهواة إلى المعدات التقنية الحديثة، مع حلول متكاملة لورش صيانة الأجهزة الإلكترونية وعلاقة طويلة الأمد مع عملائنا قائمة على الثقة والجودة.
الأسئلة الشائعة
ما الشرائح الموجودة في المجموعة؟
حسب بيانات المنتج: TC1797 وMPC555LF8MZP40 وMPC5554MZP123 وTC299TPTP وMPC562M2P56.
ما مقاس الفتحات؟
الفتحات 0.6 مم حسب بيانات المنتج، فاختر كرات قصدير بقطر مناسب لها.
هل تحتاج حامل شبلونات؟
يفضل تثبيت الشبلونة والشريحة على حامل أو قاعدة حتى لا تتحرك أثناء التسخين.
هل تصلح لشرائح الموبايل؟
هذه الشبلونات مخصصة لشرائح كنترول السيارات المذكورة. لشرائح الموبايل اختر شبلونات الموبايل المتوفرة في المتجر.
خليك قريب من ايجي شيب
عايز تشوف شبلونه مشكل عربيات لشرائح كنترول السيارات (5 شبلونات) على الطبيعة قبل ما تطلبه؟ تابع صفحاتنا وهتلاقي صور وفيديوهات للمنتجات، وهتعرف العروض والمنتجات الجديدة قبل أي حد.
ولو عندك أي سؤال عن المنتج أو محتار تختار إيه، ابعتلنا رسالة وهنساعدك تختار صح.
