شبلونات مشكل بلاستيشن
200 EGP
- شبلونات مشكل بلاستيشن مصممة لتسهيل عمليات إعادة بناء كرات القصدير للمعالجات والدوائر المتكاملة.
- تتضمن المجموعة تشكيلة واسعة بمقاسات وأشكال مختلفة تلبي احتياجات صيانة أجهزة الألعاب واللابتوب والهواتف بكفاءة عالية.
- تساهم في استقرار أداء الشريحة الإلكترونية بعد فكها من اللوحة الأم وإصلاح أعطال اللحام البارد.

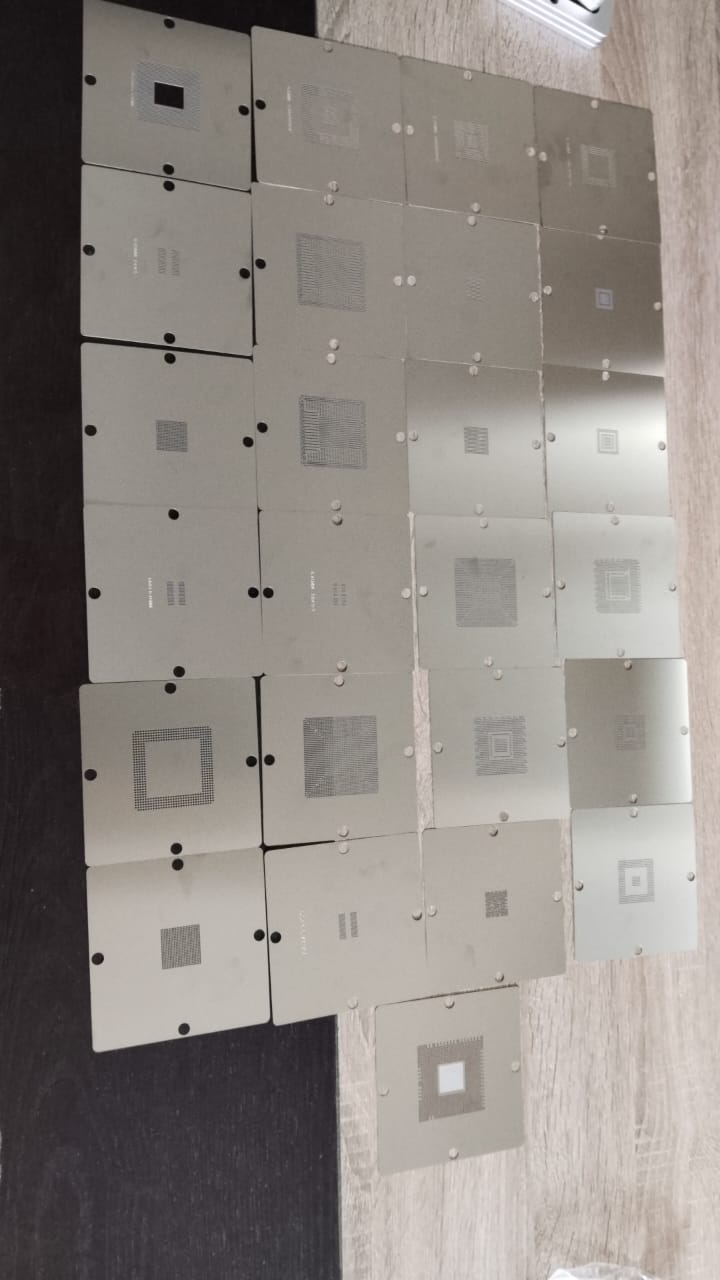

شبلونات مشكل بلاستيشن مجموعة شبلونات بأشكال مختلفة، تستخدم حسب بيانات المنتج في إعادة بناء كرات القصدير (Reballing) على الدوائر المتكاملة والمعالجات بعد فكها من اللوحة الأم. كلمة «مشكل» تعني أن شبلونات مشكل بلاستيشن ليست مقاسًا واحدًا، بل مجموعة متنوعة لشرائح مختلفة كما يظهر في صورة المنتج.
مميزات شبلونات مشكل بلاستيشن
- مجموعة بمقاسات وأشكال مختلفة، فتجد شبلونة للشريحة التي أمامك بدل شراء كل شبلونة على حدة.
- مخصصة للمعالجات والـ IC بعد فكها حسب بيانات المنتج، وهي أكثر شرائح أجهزة الألعاب احتياجًا للريبولينج.
- تستخدم حسب بيانات المنتج في صيانة أجهزة الألعاب واللابتوب والهواتف، فتخدم أكثر من نوع شغل في الورشة.
- فتحات تثبيت في الأطراف لتركيبها على حامل شبلونات عند الحاجة.
طريقة استخدام الشبلونة
- بعد فك الشريحة، نظفها من القصدير القديم بالفلكس وفتيل الشفط حتى تصبح النقاط مستوية.
- اختر الشبلونة المطابقة لنقاط الشريحة، وضعها فوقها مع مطابقة كل فتحة على نقطة.
- ثبّت الشبلونة والشريحة جيدًا، ثم افرد معجون القصدير بالمكشطة وامسح الزيادة.
- سخّن بالهوت إير بحركة دائرية حتى تتكون الكرات، واترك القطعة تبرد قبل فصل الشبلونة.
في التسخين المباشر تتمدد الشبلونة مع الحرارة، فلا ترفع الحرارة فجأة، وثبّت الشبلونة من الأطراف حتى لا ترتفع عن الشريحة.
لمن تناسب شبلونات مشكل بلاستيشن؟
تناسب شبلونات مشكل بلاستيشن فنيي صيانة أجهزة الألعاب الذين يعملون على شرائح المعالج والجرافيك في أعطال اللحام البارد والإيقاف المفاجئ، وفنيي اللابتوب الذين يقابلون شرائح بأشكال مختلفة. كما تناسب الورش التي تريد مجموعة متنوعة بسعر مناسب.
ولتثبيت الشريحة أثناء الشغل تفيد قاعدة مجناتك لتثبيت BGA، ولمن يعمل على كروت الشاشة يتوفر شبلونة RTX2080TI الاحترافية. ولمجموعة أكبر للابتوب وكروت الشاشة يوجد 53 Pieces Laptop BGA Stencil Kit for Direct Heating.
نصائح لنتيجة أفضل
اختر حجم كرات القصدير أو المعجون المناسب لفتحات الشبلونة، واستخدم طبقة رقيقة ومتساوية. وإذا خرجت بعض الكرات ناقصة فلا تعيد التسخين بقوة، بل أضف كرة صغيرة يدويًا في مكانها أو أعد الخطوة بعد تنظيف الشبلونة. ونظف الشبلونات بعد كل استخدام واحفظها مسطحة، لأن الانثناء يجعلها لا تلمس الشريحة بالكامل.
شبلونات التسخين المباشر أم الشبلونات المجناتك؟
الشبلونات المجناتك تأتي داخل إطار أو مع قاعدة مخصصة تمسكها فوق الشريحة، فتسهل المحاذاة لكنها أغلى ولكل شريحة إطارها. أما شبلونات التسخين المباشر فرقيقة وتوضع على الشريحة مباشرة، فتغطي شرائح أكثر بسعر أقل، لكنها تحتاج تثبيتًا جيدًا وتحكمًا في الحرارة حتى لا تتمدد وترتفع عن الشريحة. لذلك يحتفظ كثير من الفنيين بالنوعين في الورشة.
مواصفات شبلونات مشكل بلاستيشن
المواصفات التالية من بيانات المنتج وصورته:
| البند | القيمة |
|---|---|
| النوع | شبلونات |
| الاستخدام | Reballing للمعالجات والـ IC |
| المجموعة | مقاسات وأشكال مختلفة (مشكل) |
| الأجهزة | أجهزة الألعاب، اللابتوب، الهواتف |
لماذا تشتري شبلونات مشكل بلاستيشن من ايجي شيب؟
يوفر ايجي شيب أحدث المكونات الإلكترونية وأدوات الصيانة بجودة عالية، ويدعم الفنيين ومراكز الصيانة بالأدوات المتخصصة، ويسهل وصول المهندسين والهواة إلى المعدات التقنية الحديثة، مع حلول متكاملة لورش صيانة الأجهزة الإلكترونية وعلاقة طويلة الأمد مع عملائنا قائمة على الثقة والجودة.
الأسئلة الشائعة
ما معنى «مشكل»؟
يعني أن المجموعة فيها شبلونات بمقاسات وأشكال مختلفة لشرائح متنوعة، وليست مقاسًا واحدًا.
ما معنى تسخين مباشر؟
الشبلونة توضع على الشريحة وتسخن مع المعجون مباشرة بالهوت إير، بدون إطار أو قاعدة خاصة لكل شبلونة.
كيف أعرف الشبلونة المناسبة؟
قارن رقم الشريحة بالمكتوب على الشبلونة، وتأكد أن الفتحات تطابق النقاط قبل البدء.
كم شبلونة في المجموعة؟
العدد غير مكتوب في بيانات المنتج. اسأل المتجر عن العدد والشرائح المتوفرة قبل الطلب.
