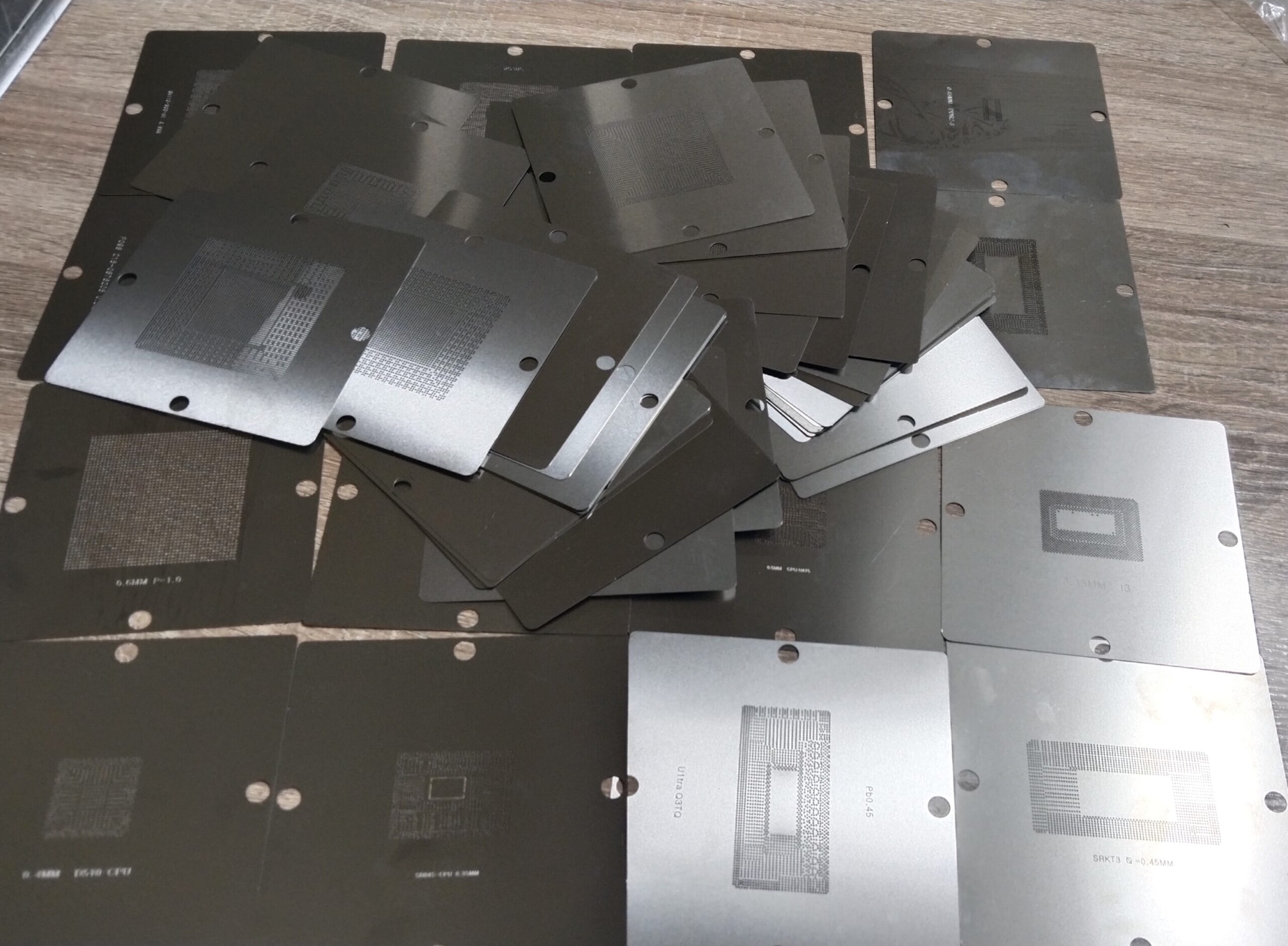

طقم شبلونات BGA 53 قطعة تسخين مباشر لصيانة اللابتوب

تُعد شبلونات BGA 53 قطعة الخيار المخصص لفنيي صيانة الإلكترونيات واللوحات الأم للابتوب الراغبين في تحقيق نتائج دقيقة أثناء زراعة القصدير. يوفر هذا الطقم تغطية واسعة لمختلف أنواع المعالجات وشرائح الجسر وكروت الشاشة، مما يجعله أداة أساسية داخل ورش الصيانة المتخصصة. يساعد الاستثمار في هذه المجموعة على التعامل مع مختلف اللوحات الأم الحديثة وتسهيل عمليات الصيانة المعقدة للشرائح الإلكترونية الدقيقة.

تم تصميم هذا الطقم ليدعم تقنية التسخين المباشر، مما يسمح للفني بتطبيق الحرارة على القوالب مباشرة بعد توزيع كرات القصدير أو معجون القصدير. تساهم الخامات المعدنية المقاومة للحرارة والتقوس في الحفاظ على استواء الشبلونة وتقليل احتمالية التقوس أو التلف الناتج عن التعرض المستمر للحرارة، مما يضمن ثبات الخطوات ودقة النتائج في كل عملية ريبولينج تنفذها داخل مركز الصيانة الخاص بك.

أهم مميزات شبلونات BGA 53 قطعة في عمليات الريبولينج

تتميز شبلونات BGA 53 قطعة بعدة خصائص تجعلها إضافة قيمة لأدوات الصيانة الإلكترونية وتساعد الفني على رفع جودة الإصلاحات، ومن أهم هذه المميزات:

• تنوع واسع في المقاسات: يضم الطقم 53 قطعة متنوعة تغطي احتياجات صيانة معالجات اللابتوب وشرائح الجسر ودوائر الـ IC المختلفة المستخدمة في اللوحات الحديثة.
• دعم التسخين المباشر: تتيح هذه التقنية توجيه الحرارة نحو القالب مباشرة، مما يساعد في إعادة صهر القصدير وتوزيعه بسرعة وبدقة متناهية على النقاط المخصصة.
• مقاومة الحرارة العالية: صُنعت القوالب من معدن مقاوم للحرارة والتقوس لتقليل فرص الانحناء أثناء التسخين بالهوت إير أو أجهزة الإعادة.
• دقة الفتحات والمحاذاة: تم تصميم الفتحات بأبعاد متناسقة لتتناسب مع أبعاد كرات القصدير القياسية، مثل استخدام كرات قصدير 0.45mm لشبلنة BGA لضمان محاذاة الأرجل بدون تداخل.
• مرونة التعامل مع الشرائح: يوفر الطقم حلولاً متعددة لمختلف الشركات المصنعة للشرائح الإلكترونية، مما يقلل من الحاجة للبحث عن قوالب منفردة لكل شريحة.

خطوات استخدام طقم الشبلونات مع التقنيات المباشرة

لضمان الحصول على نتائج ممتازة عند استخدام شبلونات BGA 53 قطعة، يُوصى باتباع الخطوات التقنية المعتمدة في ورش الصيانة Professional:

1. قم بتنظيف سطح شريحة BGA جرقاً من بقايا القصدير القديم باستخدام شيلد السحب والمادة المنظفة المناسبة حتى يصبح السطح مستوياً ونظيفاً تماماً.
2. ضع كمية دقيقة من مسحوق الفلكس الاحترافي مثل فلكس AMTECH الأصلي لصيانة الماذربورد لتسهيل عملية التصاق وانصهار القصدير على الأرجل.
3. اختر الشبلونة المناسبة لمقاس وتوزيع أرجل الشريحة من الطقم، ثم قم بمحاذاتها تماماً فوق نقاط الاتصال الخاصة بالشرائح.
4. قم بتوزيع كرات القصدير أو معجون اللحام فوق الفتحات بالتساوي لضمان استقرار كل كرة في مكانها المحدد.
5. استخدم مصدر الحرارة (مثل محطة الهوت إير) بتدفق هواء متوازن لتسخين الشبلونة مباشرة حتى تنصهر كرات القصدير وتأخذ شكلها الكروي المطلوب فوق الأرجل.
6. اترك القطعة لتبرد قليلاً ثم قم بفصل الشبلونة بحرص وتنظيف الشريحة لتصبح جاهزة لإعادة التركيب على البوردة.

مجالات استخدام الطقم في ورش الصيانة

تستهدف شبلونات BGA 53 قطعة جميع الفنيين والمهندسين العاملين في مجال إصلاح الأجهزة المحمولة واللابتوب وكروت الشاشة. يُعد الطقم حلاً عملياً عند التعامل مع أعطال الفصل في معالجات الرسومات (GPU) أو شرائح اللوحة الأم (Chipset) التي تتطلب إعادة زراعة القصدير (Reballing) بدلاً من استبدال البوردة بالكامل.

كما يمكنك الاطلاع على خيارات أخرى متوفرة في المتجر مثل 52 Pieces Direct Heating BGA Stencil Kit لتحديد العدد والمقاسات الأكثر ملاءمة لطبيعة الأعطال التي تستقبلها في ورشتك يومياً.

المواصفات الفنية للطقم

توضح الجدول التالي التفاصيل والمواصفات الأساسية الخاصة بالمجموعة:

لماذا تشتري المنتج من متجر ايجي شيب؟

يسعى متجر ايجي شيب دائماً إلى توفير أحدث المكونات الإلكترونية وأدوات الصيانة بجودة عالية لتلبية احتياجات السوق المصري. نحن نركز على دعم الفنيين ومراكز الصيانة بالأدوات المتخصصة التي تساعدهم على رفع كفاءة العمل وتسهيل وصول المهندسين والهواة إلى المعدات التقنية الحديثة. كما نعمل على توفير حلول متكاملة لورش صيانة الأجهزة الإلكترونية لبناء علاقة طويلة الأمد مع عملائنا قائمة على الثقة والجودة.

الأسئلة الشائعة حول شبلونات BGA 53 قطعة

هل تدعم هذه الشبلونات التسخين المباشر بواسطة الهوت إير؟

نعم، تم تصنيع شبلونات BGA 53 قطعة من خامات معدنية مقاومة للحرارة مخصصة لاستقبال الحرارة المباشرة أثناء صهر القصدير دون أن تتلف الشبلونة.

كم عدد الشبلونات المرفقة في هذه المجموعة؟

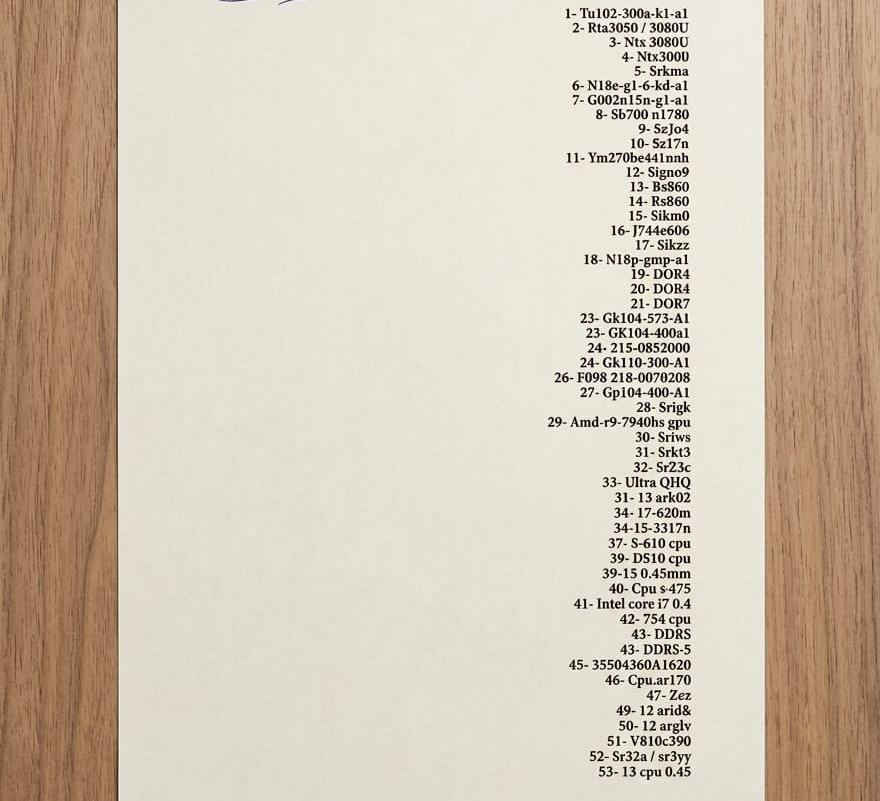

تحتوي هذه المجموعة على 53 قطعة معدنية متنوعة المقاسات لتغطية مختلف أنواع الشرائح والمعالجات المستخدمة في اللابتوب.

هل يناسب هذا الطقم صيانة كروت الشاشة واللابتوب؟

بالتأكيد، يحتوي طقم شبلونات BGA 53 قطعة على مقاسات متعددة تناسب معالجات اللابتوب وكروت الشاشة وشرائح الجسر المختلفة.

ما الخامات المستخدمة في تصنيع قوالب هذا الطقم؟

تم تصنيع الشبلونات من معادن عالية الجودة مصممة لتحمل درجات الحرارة المرتفعة ومقاومة التقوس أثناء عمليات الريبولينج المتكررة.
