شبلونه مشكل لاب توب لمعالجات وشرائح اللابتوب (5 شبلونات)
200 EGP
- شبلونه مشكل لاب توب مجموعة شبلونات BGA لمعالجات وشرائح اللابتوب.
- أشكال ومقاسات مختلفة لتناسب أنواعًا متعددة من المعالجات والـ IC حسب بيانات المنتج.
- مطبوع على كل شبلونة اسم الشريحة والمقاس كما يظهر في الصورة.
- لإعادة اللحام (Reballing) بعد فك الشريحة من البوردة.
شبلونه مشكل لاب توب مجموعة شبلونات BGA تضم عدة أشكال ومقاسات مختلفة، لتناسب حسب بيانات المنتج أنواعًا متعددة من المعالجات والـ IC في بوردات اللابتوب. تستخدم شبلونه مشكل لاب توب لإعادة بناء كرات القصدير (Reballing) على الشريحة بعد فكها، حتى تعود جاهزة للتركيب.

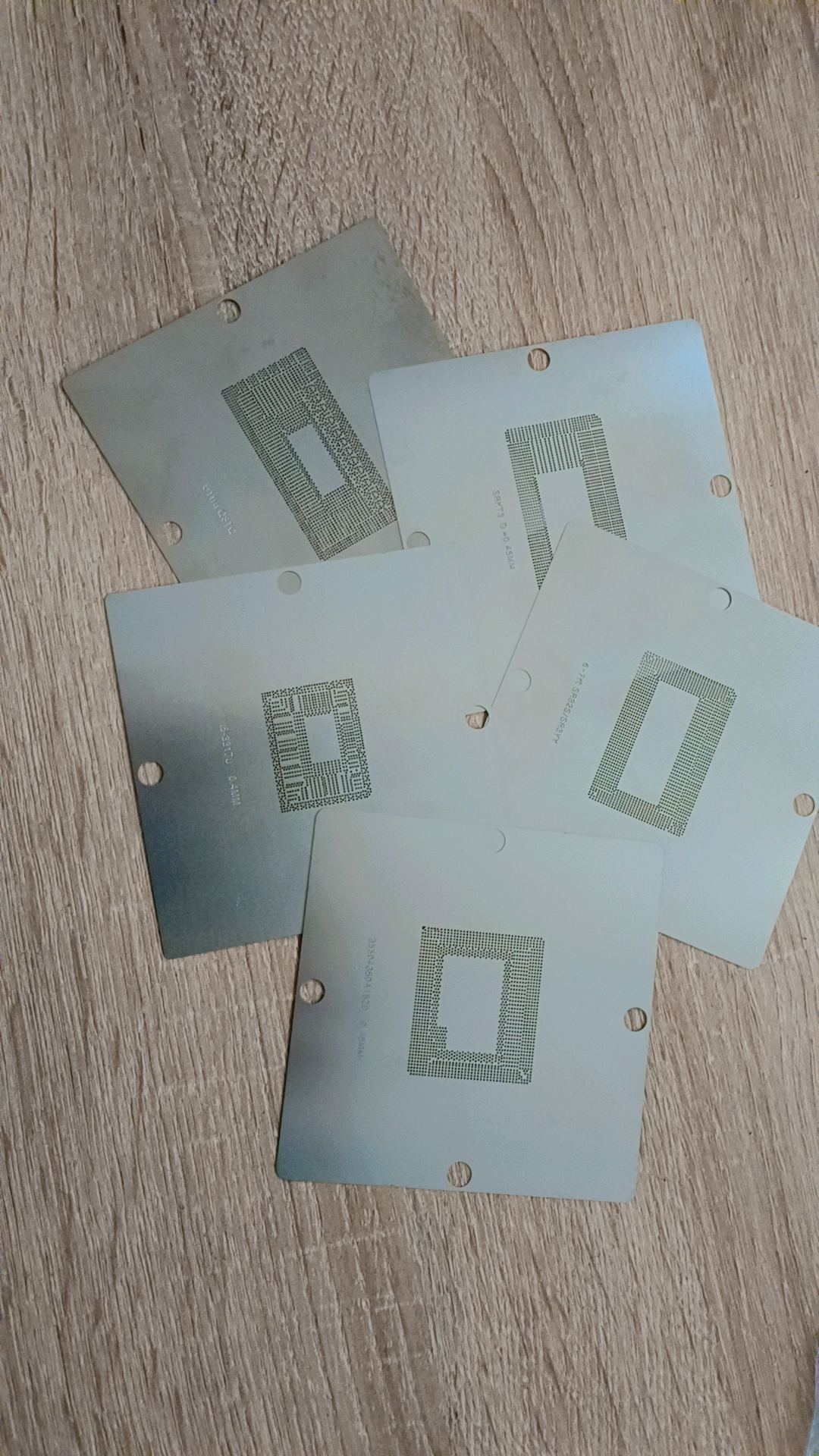

في صورة المنتج خمس شبلونات، مطبوع على كل منها اسم الشريحة ومقاس الفتحات، وفي أطرافها فتحات لتثبيتها على الحامل.
مميزات شبلونه مشكل لاب توب
- أشكال ومقاسات مختلفة في مجموعة واحدة، فتجد شبلونة لأكثر من نوع معالج أو شريحة بدل شراء كل واحدة منفردة.
- اسم الشريحة ومقاس الفتحات مطبوعان على كل شبلونة، فتختار الصحيحة بمقارنة الرقم المكتوب على شريحتك.
- شبلونات معدنية بفتحات تثبيت في الأطراف، تركب على حامل الشبلونات القياسي.
- مناسبة لمعالجات اللابتوب التي تحتاج ريبولينج في أعطال اللحام البارد وعدم التشغيل.
- توزيع متساوٍ لكرات القصدير حسب بيانات المنتج، فتعود الشريحة بكرات منتظمة.
طريقة استخدام الشبلونة
- بعد فك المعالج أو الشريحة، نظفها من القصدير القديم بالفلكس وفتيل الشفط.
- اختر الشبلونة المطبوع عليها رقم الشريحة، وثبّتها مع الشريحة على الحامل.
- افرد معجون القصدير بطبقة رقيقة أو وزّع كرات بقطر مناسب لمقاس الفتحات.
- سخّن بالهوت إير بحركة منتظمة حتى تتكون الكرات، واترك القطعة تبرد قبل فصل الشبلونة.
- افحص الكرات تحت العدسة، ونظف الشبلونة قبل حفظها.
معالجات اللابتوب الحديثة فيها نقاط كثيرة جدًا، فالمحاذاة الدقيقة قبل وضع المعجون هي أهم خطوة في الشغل كله.
لمن تناسب شبلونه مشكل لاب توب؟
تناسب شبلونه مشكل لاب توب فنيي صيانة اللابتوب الذين يعملون على المعالجات والشيبست في أعطال عدم التشغيل والإيقاف مع السخونة، والورش التي تريد مجموعة متنوعة بسعر مناسب بدل الأطقم الكبيرة. كما تفيد فنيي الكمبيوتر الذين يقابلون نفس عائلات المعالجات.
ولمجموعات أكبر للابتوب يتوفر 53 Pieces Laptop BGA Stencil Kit و23pcs /set BGA Reballing Stencils for Laptop، ولتثبيت الشريحة يفيد قاعدة مجناتك لتثبيت BGA.
نصائح لريبولينج المعالج
المعالج أكبر من أغلب الشرائح، فاحرص على تسخين متساوٍ لكل المساحة، وابدأ بحرارة متوسطة ثم ارفعها تدريجيًا. وتأكد أن الشبلونة مستوية تمامًا فوق المعالج، فأي ارتفاع في طرف يعطي كرات أكبر في هذا الجزء. وبعد الانتهاء نظف الفلكس من حول الكرات قبل التركيب، وافحص الصفوف الخارجية أولًا لأنها الأكثر تعرضًا للنقص.
علامات أن المعالج يحتاج ريبولينج
عندما يعمل اللابتوب ثم يتوقف أو يفصل مع السخونة، أو يعمل فقط عند الضغط على مكان المعالج، فهذه علامات شائعة على لحام متشقق تحت الشريحة. الحل الدائم يكون بفك الشريحة وتنظيفها وإعادة كراتها بالشبلونة المناسبة ثم تركيبها، بدل التسخين من فوق فقط.
واحفظ الشبلونات مسطحة بعد التنظيف.
مواصفات شبلونه مشكل لاب توب
المواصفات التالية من بيانات المنتج وصورته:
| البند | القيمة |
|---|---|
| النوع | مجموعة شبلونات BGA |
| الاستخدام | معالجات وشرائح اللابتوب |
| في الصورة | 5 شبلونات بأشكال مختلفة |
| المطبوع | اسم الشريحة ومقاس الفتحات على كل شبلونة |
لماذا تشتري شبلونه مشكل لاب توب من ايجي شيب؟
يوفر ايجي شيب أحدث المكونات الإلكترونية وأدوات الصيانة بجودة عالية، ويدعم الفنيين ومراكز الصيانة بالأدوات المتخصصة، ويسهل وصول المهندسين والهواة إلى المعدات التقنية الحديثة، مع حلول متكاملة لورش صيانة الأجهزة الإلكترونية وعلاقة طويلة الأمد مع عملائنا قائمة على الثقة والجودة.
الأسئلة الشائعة
كم شبلونة في المجموعة؟
في صورة المنتج خمس شبلونات بأشكال مختلفة. اسأل المتجر عن أسماء الشرائح المتوفرة قبل الطلب.
كيف أعرف الشبلونة المناسبة؟
قارن رقم المعالج أو الشريحة بالمطبوع على الشبلونة، وتأكد من تطابق الفتحات مع النقاط.
هل أحتاج حامل شبلونات؟
يفضل تثبيت الشبلونة والشريحة على حامل أو قاعدة، حتى لا تتحرك أثناء فرد المعجون والتسخين.
ما قطر كرات القصدير المناسب؟
مقاس الفتحات مطبوع على كل شبلونة، فاختر كرات قصدير أو معجونًا يناسبه.
